1.產品描述

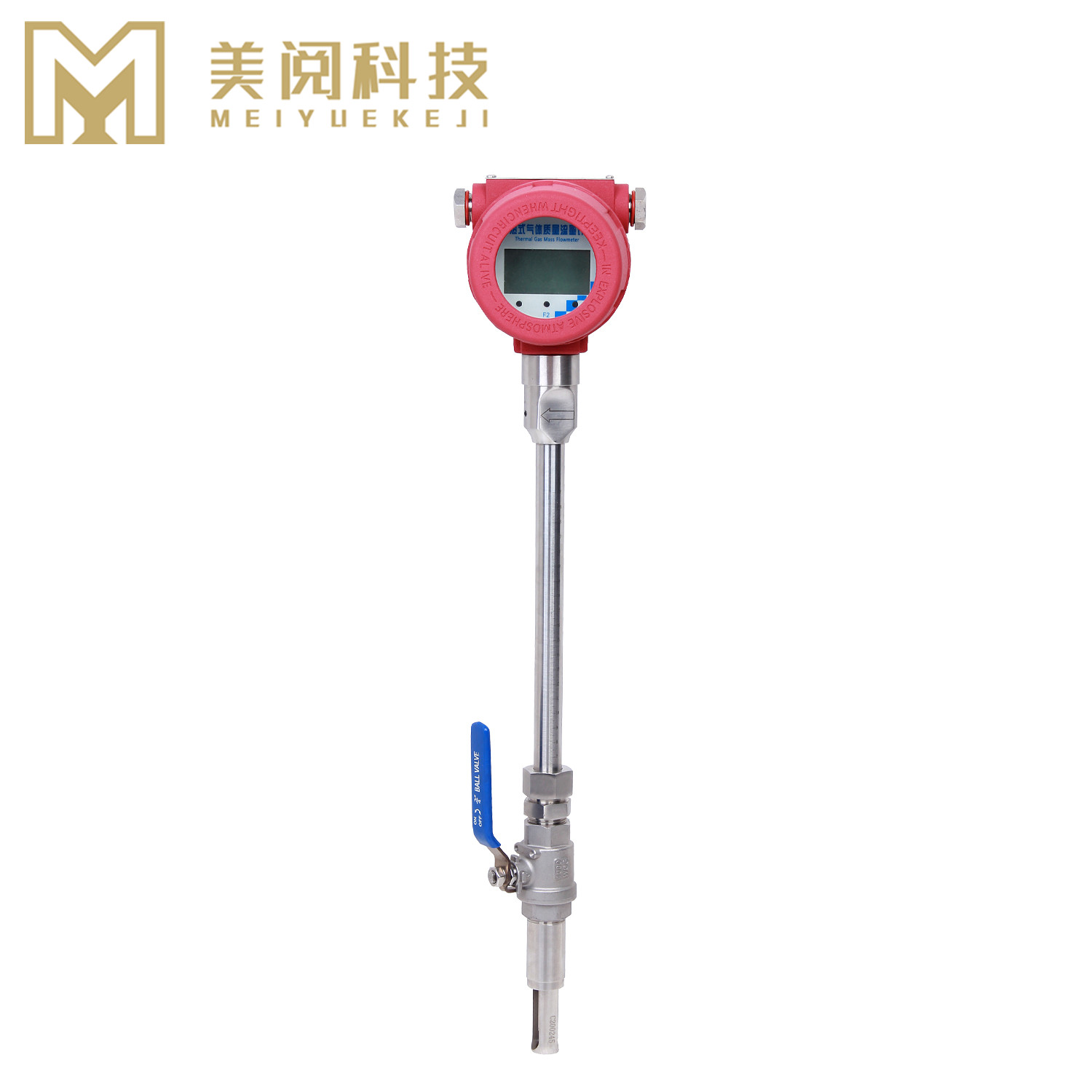

上海美閱測控MY-LL-116-10熱式氣體質量流量計是利用熱傳導原理測流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。

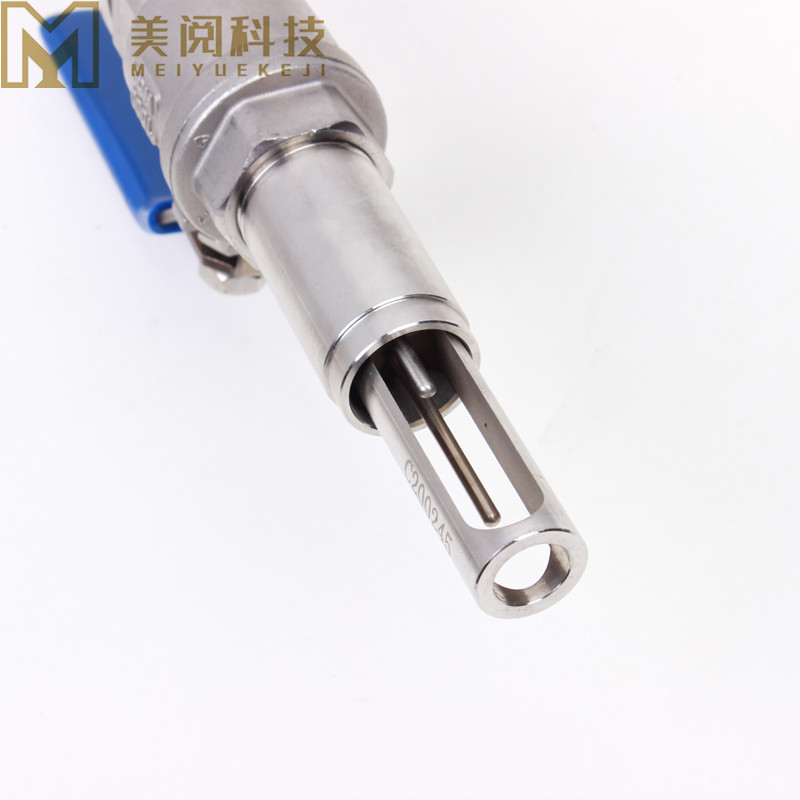

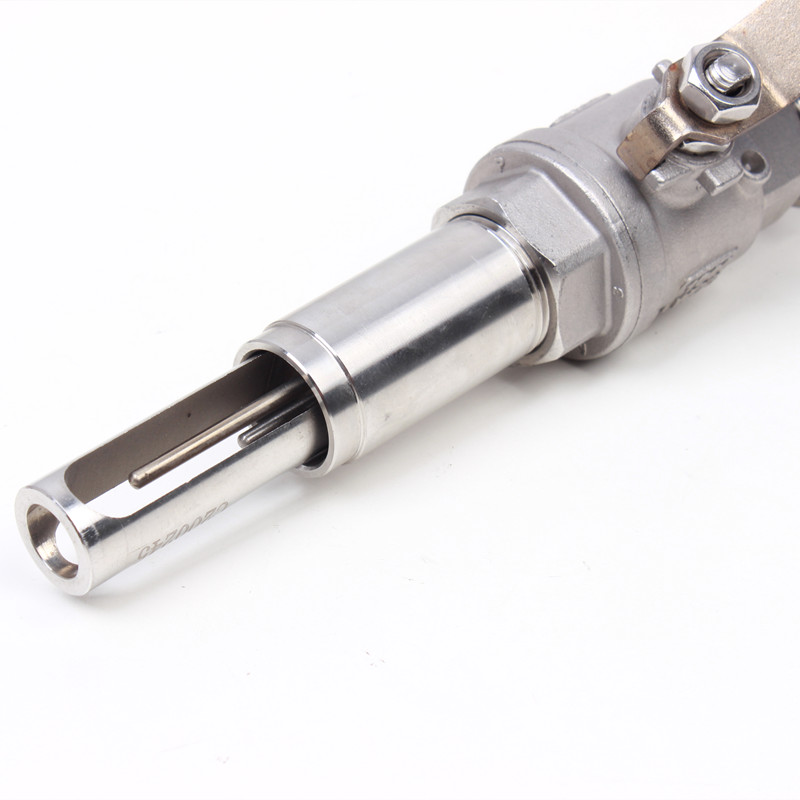

傳感器部分由兩個基準鉑電阻溫度傳感器組成。采用橋式環路，一個傳感器測量流量溫度，另一個傳感器維持高于流體溫度的恒溫差，根據發熱元件耗散熱量與流速的關系實現流量測量的。一般的方法是將置于流體中的很細的金屬絲，通以電流加熱，由于流體流動將迫使熱絲冷卻，并且被冷卻的程度是隨流速而變化的，因此可以通過測量熱絲電阻值的變化求出流速和流量?？梢栽诟邷睾透邏簵l件下進行流量測量。
2.應用領域
?石油化工、鋼鐵冶金
?給水排水、水利灌溉
?水處理、污水處理站(環保污水控制)
?泥漿、礦漿、紙漿等流體
?蒸餾脫銷工程系統、冷凝水測量
?造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制

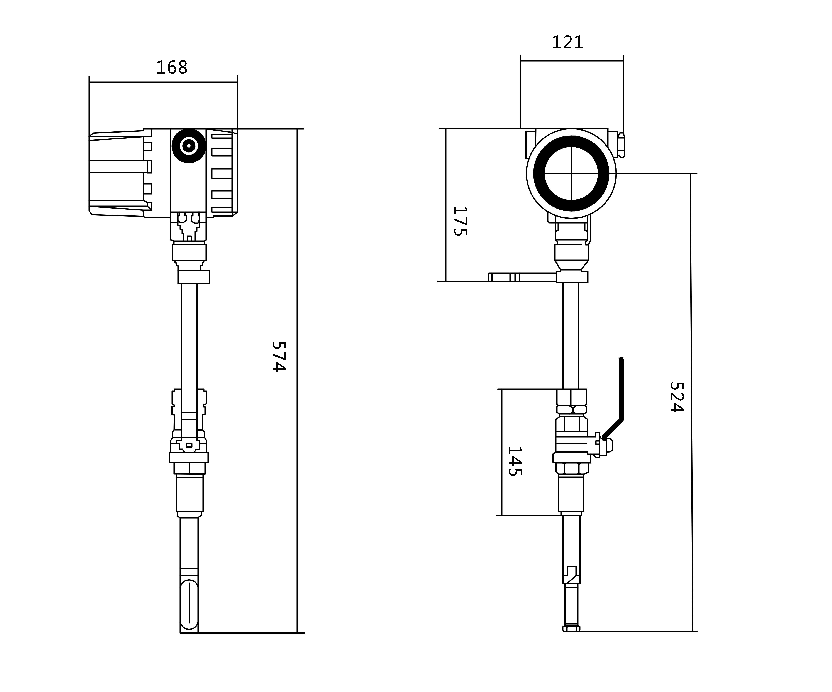

3.外形尺寸
4.技術參數
| 型號說明： | MY-LL-116-10 ： 測量各種氣體（乙炔氣體除外） |
| 公稱直經： | DN15-DN80（管道式安裝方式）；DN80-DN6000以上（插入式連接） |
| 連接方式： | B1（法蘭連接）；B4（插入式連接） |
| 流速范圍： | 0.5～100Nm/s； |
| 精度范圍： | ±1%（代號A1），±1.5%（代號A2） |
| 工作壓力： | 介質壓力≤2.5MPA |
| 介質溫度： | 標準：-10℃～ +200℃（W1），高溫：-10℃～ 450℃ （W2） 轉換器液晶耐溫-20-60℃ |
| 供電電源： | 220VAC供電（E1）；24VDC供電（E2）；電池供電（E3） |
| 信號輸出： | 4～20mA電流輸出（S2）；4～20mA + RS485（S3）；4～20mA+ HART協議（S4） |
| 安裝方式： | 大于DN15以上法蘭連接(法蘭連接默認DN15-PN10)；螺紋連接默認G3/4外螺紋。 |
| 本體材質： | 304不銹鋼（F2）；316L不銹鋼（F3） |
| 響應速度： | 1S |
| 電氣接口： | M20*1.5 |
| 防爆等級： | ExdIICT6Gb ；防護等級:IP67 （需要防爆請?zhí)崆罢f(shuō)明） |
| 顯示內容： | 質量流量；標況體積流量；累積流量；標準時間；累積運行時間；介質溫度；標準流速等 |
| 顯示方式： | 遠傳顯示、現場顯示. |
5.訂購指南
| 型號 | 測量通徑 | 精度等級 | 溫度 | 供電 | 輸出 | 連接方式 | 本體材質 | 無 | 無 |
| MY-LL-116-10 | DN150 | 1% | 185° | 24VDC | 4-20MA | DN15 | 304不銹鋼 | ||
| 訂貨舉例： | MY-LL-116-10-DN150-A2-W1-E2-S2-DN15-F2 | ||||||||
