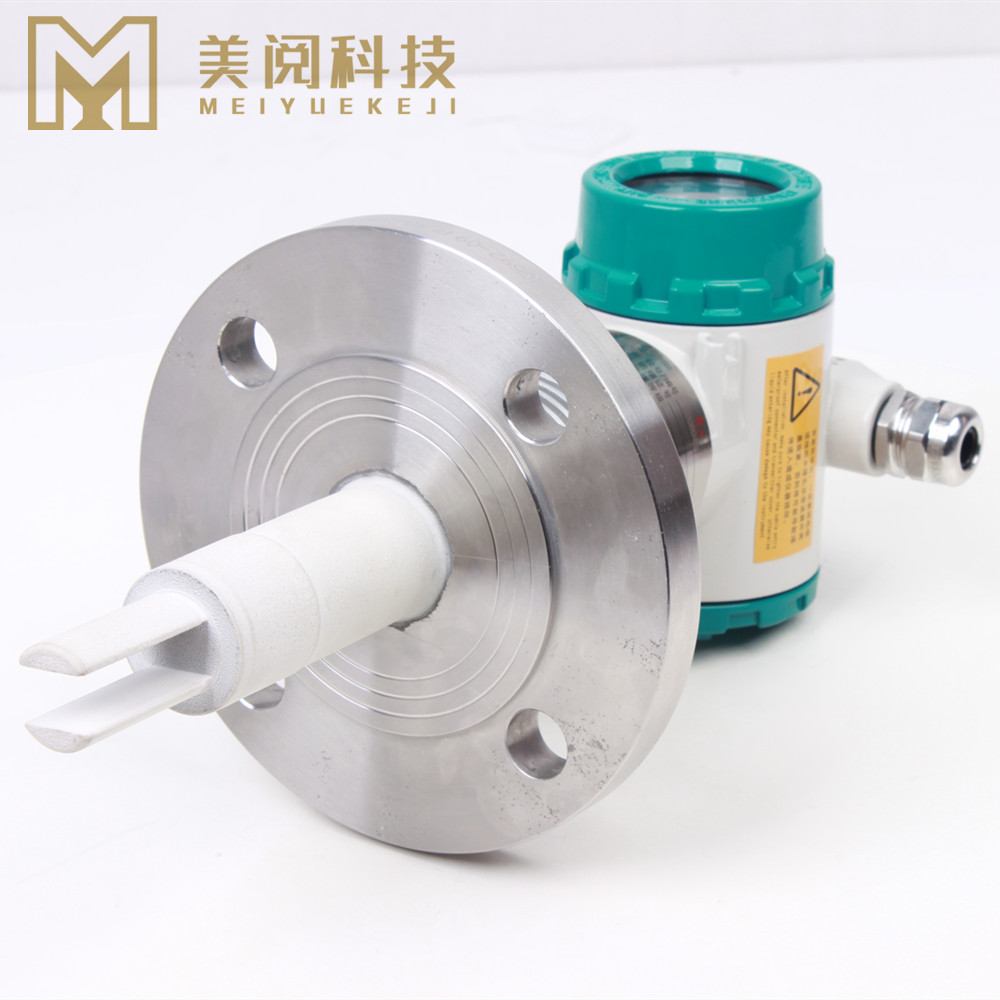

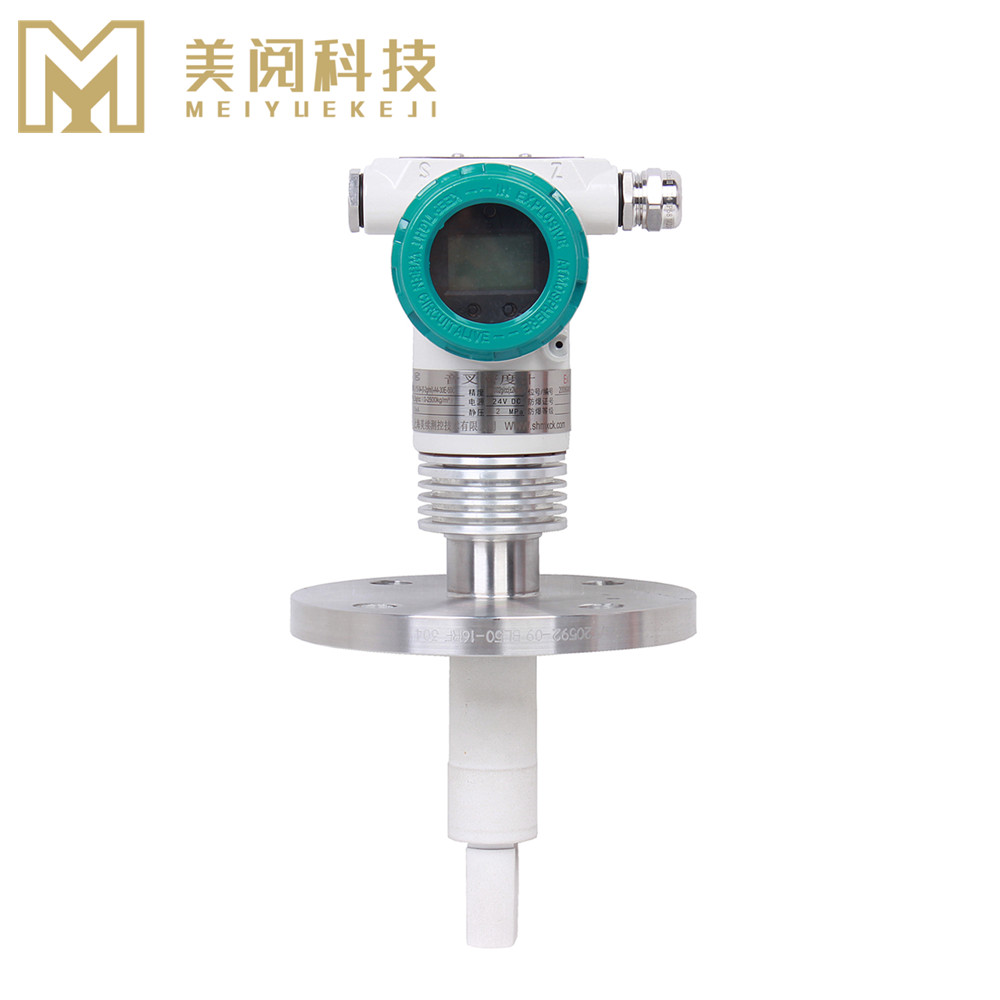

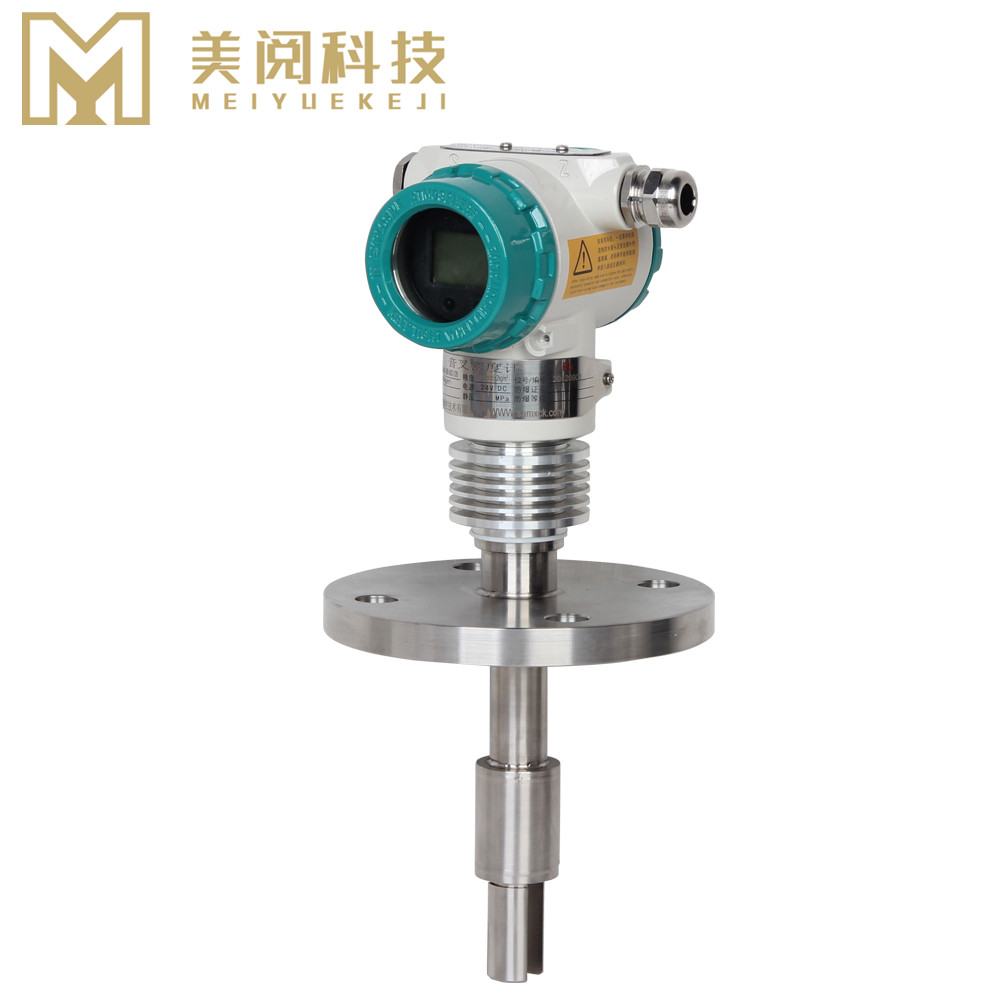

1.產品描述

    上海美續MY-MD-115-04系列插入式密度計采用插入式安裝，廣泛適用于管路，開闊的罐體容器和封閉的罐體容器中的介質密度檢測流體密度直接取決于傳感器插入介質中音叉收到的振動頻率。傳感器內置溫度傳感器為其提供溫度補償。
適用范圍：美續音叉插入式密度計可實時在線的進行密度檢測。它可以運用于以密度為基本參數產品的過程控制或者以固體百分比或濃度百分比為參照質量控制。典型行業包括，石油化工行業，釀酒業，食品行業，制藥行業和礦物加工（如粘土，碳酸鹽、硅酸鹽等），具體應用于以上行業中的多產品管道中的界面檢測，攪拌混合物的密度檢測，反應釜終點監測，離析器界面檢測。傳感器基于元器件振動原理工作，元器件部分為浸入被測液體中的音叉部分。音叉部分通過內在的固定于叉體底部一端的壓電設備感應振動。震蕩頻率由固定于叉體另一端的二次壓電設備來檢測，然后通過頂部的電路放大信號。液體密度和被測液體流動時的震動頻率密切相關，當被測液體密度變化時，液體流動時的振動頻率也隨之改變。通過以下方程，被測液體的密度可以被精確的計算出來 。

2.工作原理

D= K0+K1T+K2T2

D=未校準的被測介質密度(kg/m3)

T=振動頻率(μs).
K0、K1、K2=常量
在密度檢測過程中，APX301 插入式密度計可以自動補償溫度對被測介質密度（D）的

影響，壓力對密度沒有顯著的影響。

3.應用領域

?工業自動化應用領域
?石油煉化、化工行業
?提取濃縮設備（食品行業）
?醫療衛生應用/制藥行業
?環保行業、脫硫脫硝等

4.安裝方式建議

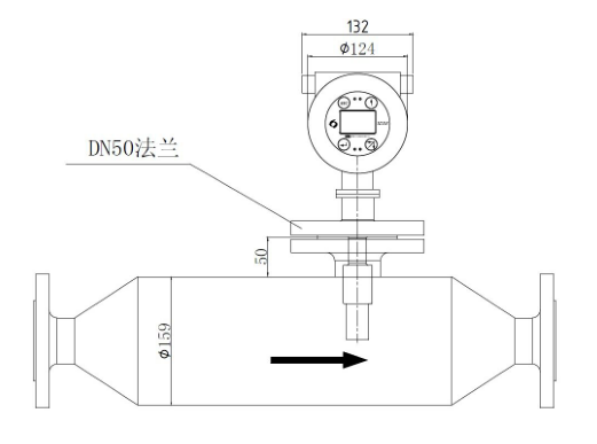

    為了保證密度計能夠測量準確和顯示穩定，被測介質流速不得大于 1m/s， 且安裝密度計的管路直徑需大于等于159mm,  安裝密度計的位置盡量遠離泵， 距離最好大于 5m ;當 流速大于 1 m/s  時，采用擴徑安裝，流速每增加 1m,  安裝密度計的管路直徑擴大 1.5 倍，儀表前需有 ≥ 600mm的直管段，儀表后需有 ≥ 300mm 的直管段，保證流體在流過叉體時處于層流狀態，如圖所示


6.技術參數

7.注意事項

不適用情況：絮狀溶液（如紙漿等）  不穩定流速/或者流體大于1m/s   粘度有遞變的溶液
主管口徑小于 DN50  溫度效應顯著的情況

8.訂購指南


公司名稱：上海美閱物聯網科技有限公司
辦公地址：上海市松江區小昆山鎮國家經濟開發區光華路488號
聯系電話：021-67881626
公司網址：webnp.cn  、詳細說明請參照使用說明
