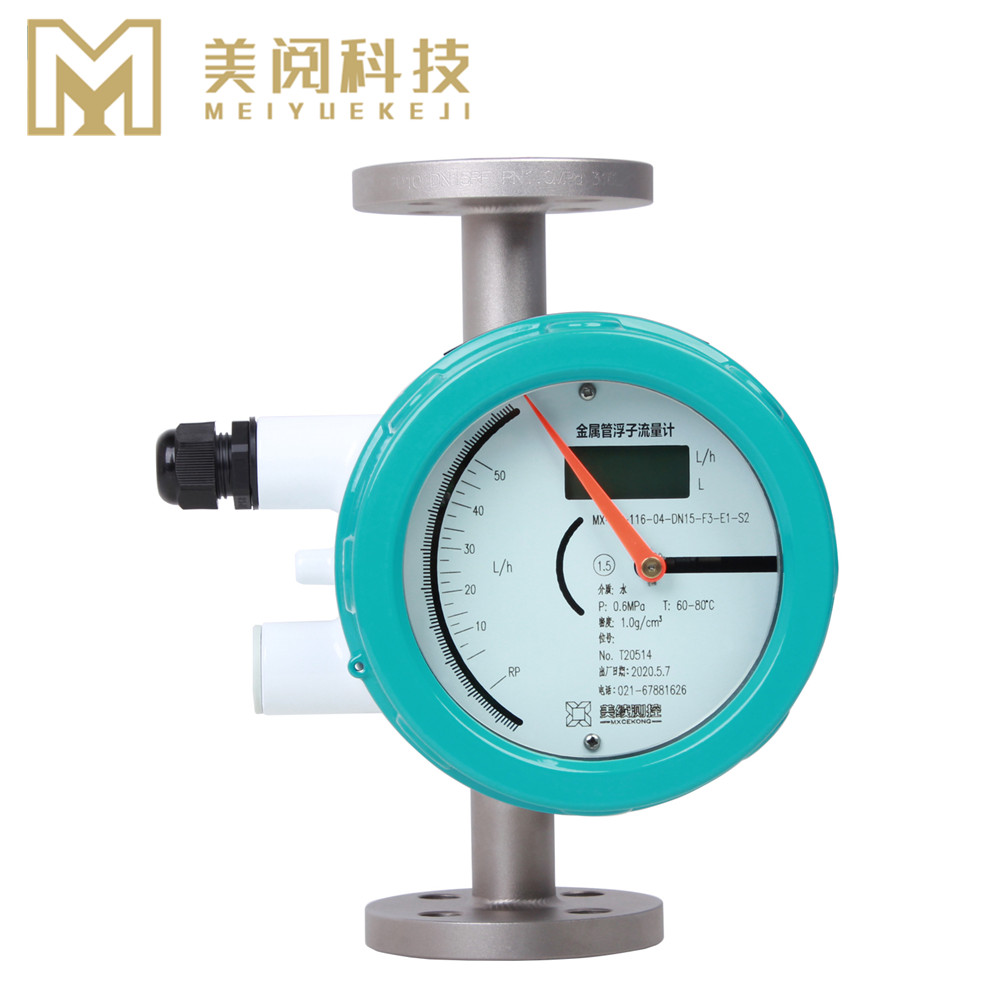

1.產品描述
上海美閱金屬轉子流量計MY-LL-116-04系列-金屬管浮子流量計主要由兩大部分組成：傳感器和指示 器。傳感器主要由連接法蘭、測量錐管、浮子和上下導向器組成；指示器主要由殼體、磁傳動系統、刻度盤和電遠傳系統組成。在垂直的錐形測量管內，有一可上下移動的測量部件——浮子，當流體自下而上通過錐形管時，浮子受到流體的作用力，沿錐形管向上移動。當流體的流量增大時，浮子的位移量增大；反之，流體的流量減少時，浮子的位移量變小。也就是說，流體流量的大小，決定了浮子在測量管中的位置，從而決定了浮子和錐形管之間環形面積的大小。當流體的流量保持在一個恒定的流量 Q 時，浮子也處于一動平衡狀態，停留在錐形管中的一位置 h，此時，浮子和錐形管之間的 環形面積保持恒定。浮子受到三個力的作用：浮子的重力 G，浮子受到的浮力 F，浮子受到流體的作用力 P，這三個力達到平衡。根據流體動力學的柏努力方程、力平衡原理和流體連續性定律，可以計算出此時通過環形面積的瞬時流體流量，所以金屬管浮子流量計是用可變面積測量流量的原理。在浮子的內部，鑲嵌一高性能永久磁體，當浮子處于平衡位置時，在浮子周圍形成一均勻而穩定的磁場。在錐形管的外面，安裝一磁傳感器，這樣就能將測量管內浮子的直線位移通過非接觸形式傳遞到指示器中，通過檢測和處理后，最終顯示在指示器刻度盤上或輸出相應的標準 4 ～ 20mA 電流信號。
2.應用領域
金屬浮子流量計和電磁流量計的區別：電磁流量計只能測擁有導電率的介質，而金屬浮子流量計不需要。金屬浮子流量計的可以測純水，油等非油嚴重腐蝕的介質。比較直觀的指針顯示一支受到廣大客戶青睞。
?石油化工、鋼鐵冶金
?給水排水、水利灌溉
?水處理、污水處理站(環保污水控制)
?泥漿、礦漿、紙漿等流體
?蒸餾脫銷工程系統、冷凝水測量
?造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制

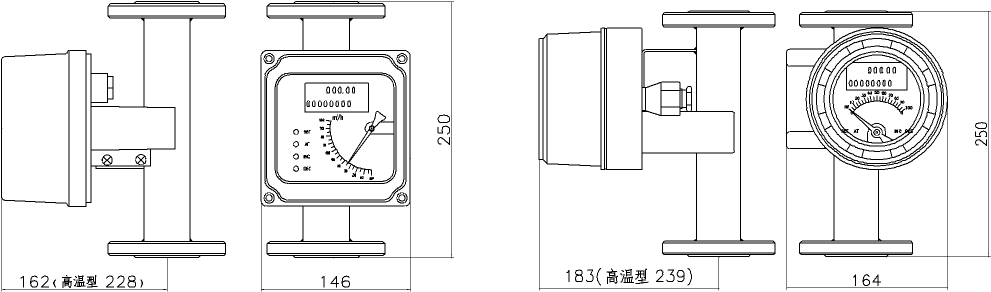

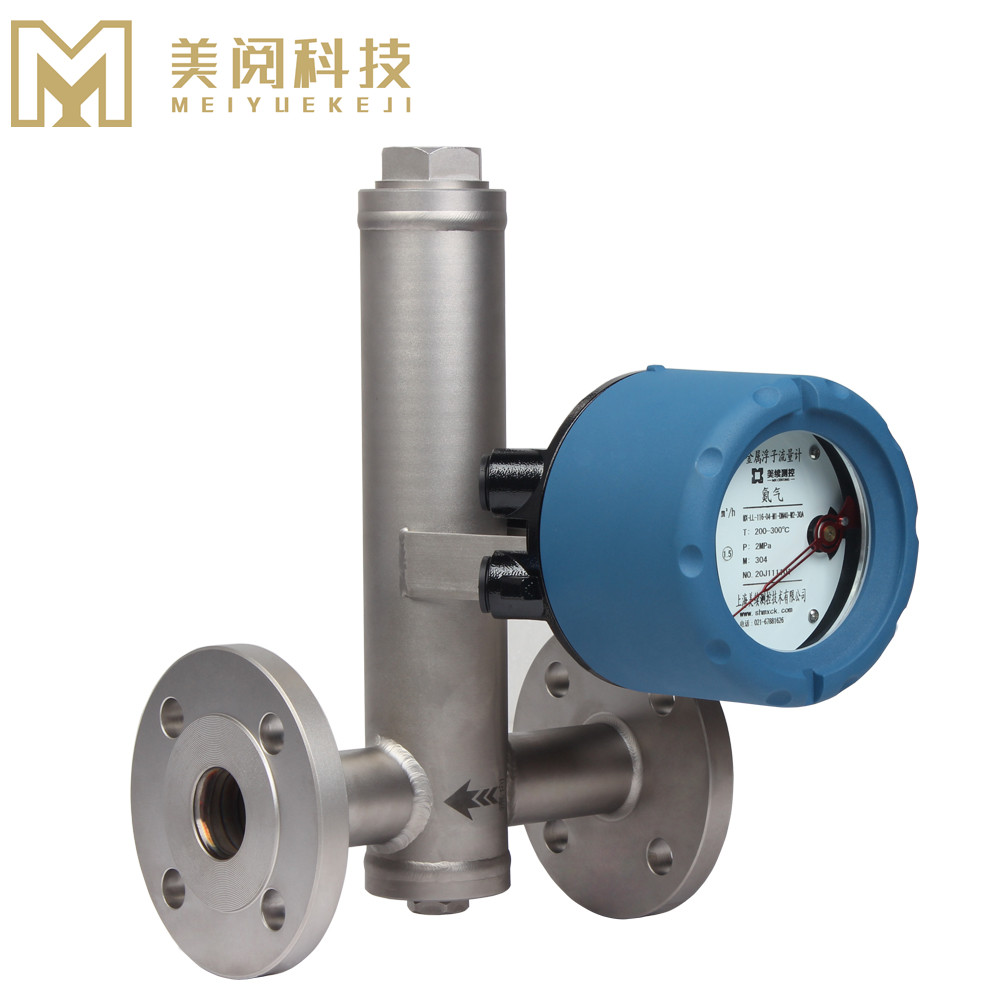

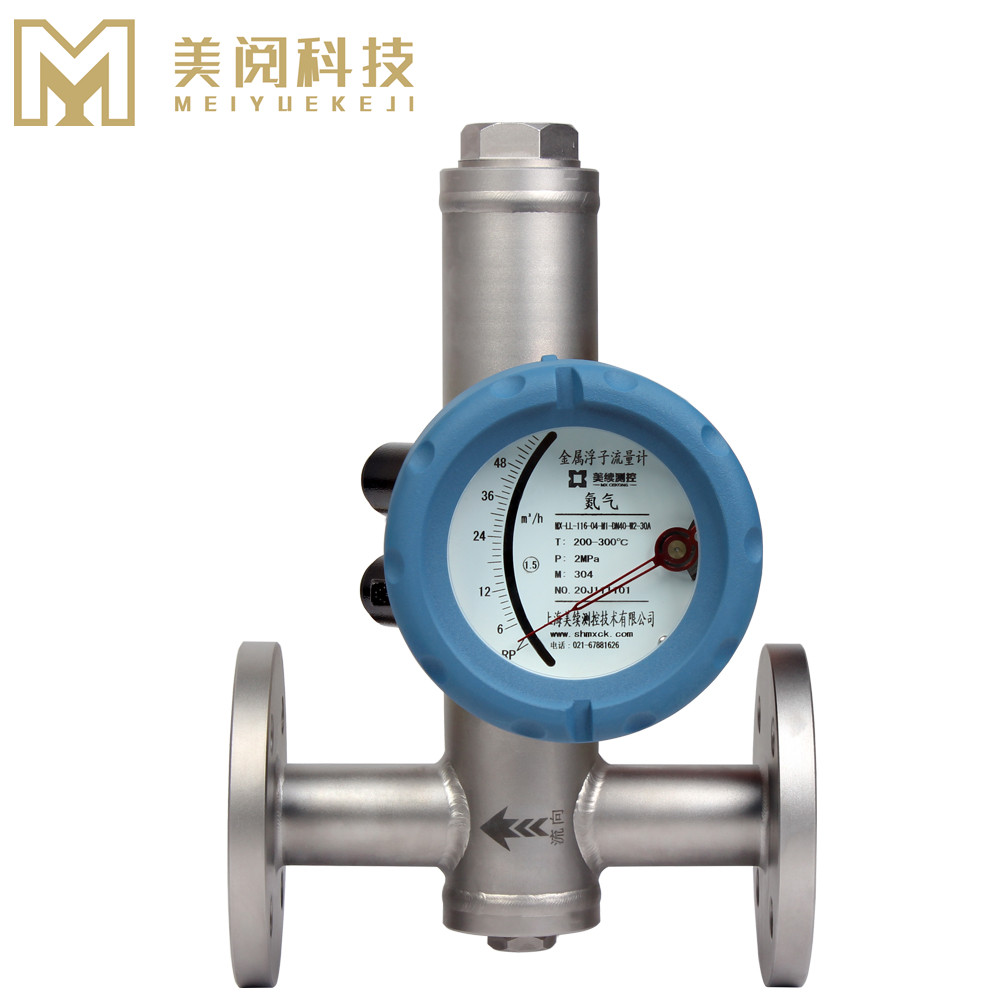

3.外形尺寸
標準型 M1 指示器 標準型 M2 指示器
4.技術參數
| 型號說明： | MY-LL-116-04-M1；MY-LL-116-04-M2 默認M2指示器 |
| 公稱直經： | DN6、10、15、20、25、32、40、50、65、80、100、125、150、200、250。 |
| 連接方式： | 法蘭連接； |
| 環境溫度： | -20℃～+60℃； |
| 量程比值： | 1:10； 1:20 |
| 精度范圍： | ±1%（A）特殊、±1.5%（B）； |
| 本體材質： | 304不銹鋼（F2）；316L不銹鋼（F3） |
| 壓力等級： | P1等級40公斤=4MPA；P2等級16公斤=1.6MPA；P3等級10公斤=1MPA；P4等級6公斤=0.6MPA |
| 介質溫度： | 標準：-30℃～ +120℃，高溫：120℃～ 350℃ |
| 供電電源： | 24VDC供電(兩線制)-（E1）；電池供電 –（E2）。 |
| 信號輸出： | 4～20mA電流輸出（S2）；4～20mA + RS485（S3）；4～20mA+ HART協議（S4） |
| 通訊功能： | RS485通訊；HART協議 |
| 防爆等級： | ExdIICT6 |
| 介質粘度： | DN15：η ＜ 5mPa.s；DN25：η ＜ 250mPa.s ； DN50 ～ DN150：η ＜ 300mPa.s |
| 電氣接口： | M20*1.5 |
| 接液材質： | R1：304，1Cr18Ni9Ti； R2：316，0Cr18Ni12Mo2Ti； R3：316L，00Cr17Ni14Mo2Ti； R4：鈦合金； R5：聚四氟乙烯內襯 |
| 直管要求： | 直管段要求：液體（上游直管段應≥8DN，下游直管段應≥5DN） |
| 顯示方式： | 遠傳顯示、現場顯示 |
5.選型指南
| 型號 | 通徑 | 連接方式 | 精度 | 本體材質 | 壓力 | 供電 | 信號 | 其他 | 其他 |
| MY-LL-116-04 | DN50 | 法蘭連接 | 1.5% | 304 | 16公斤 | 24VDC | 4-20MA | 無 | 無 |
| 訂貨舉例： | MY-LL-116-04-DN50-B-F2-P2-E1-S2-R1 | ||||||||
