1.產品描述

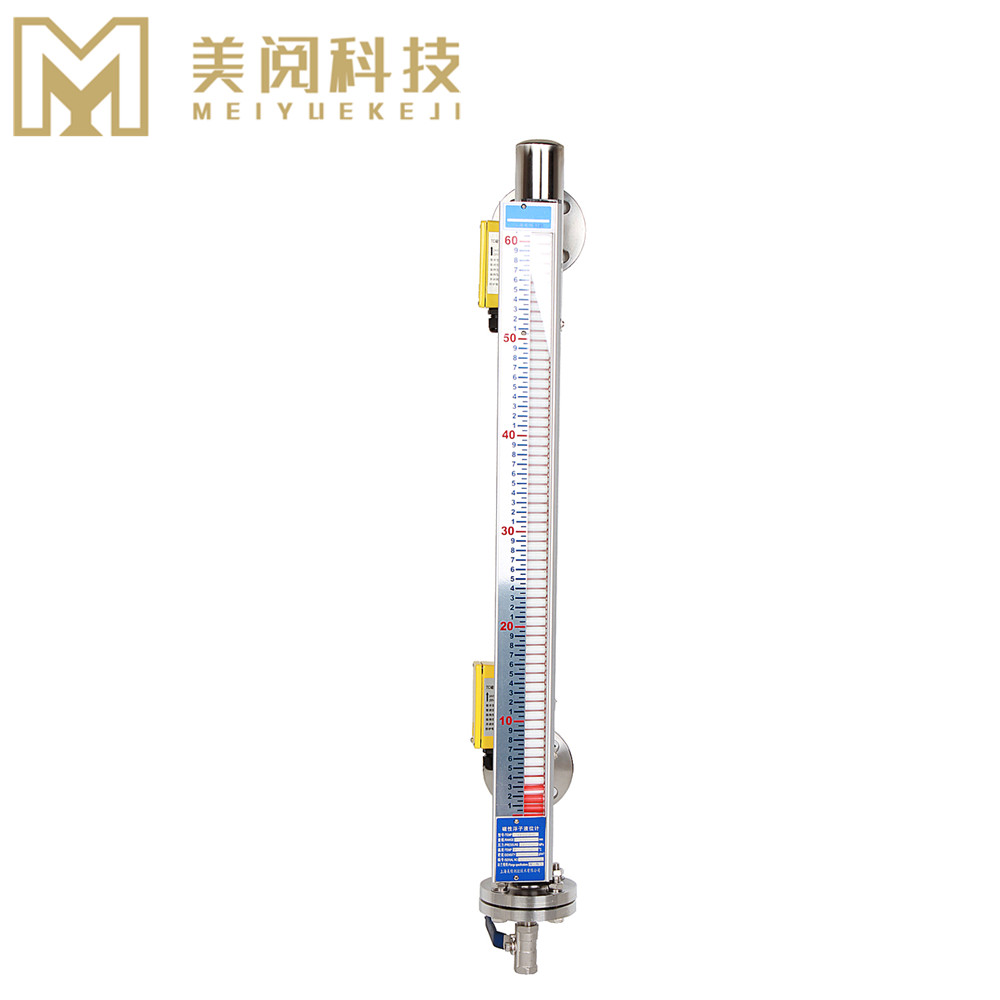

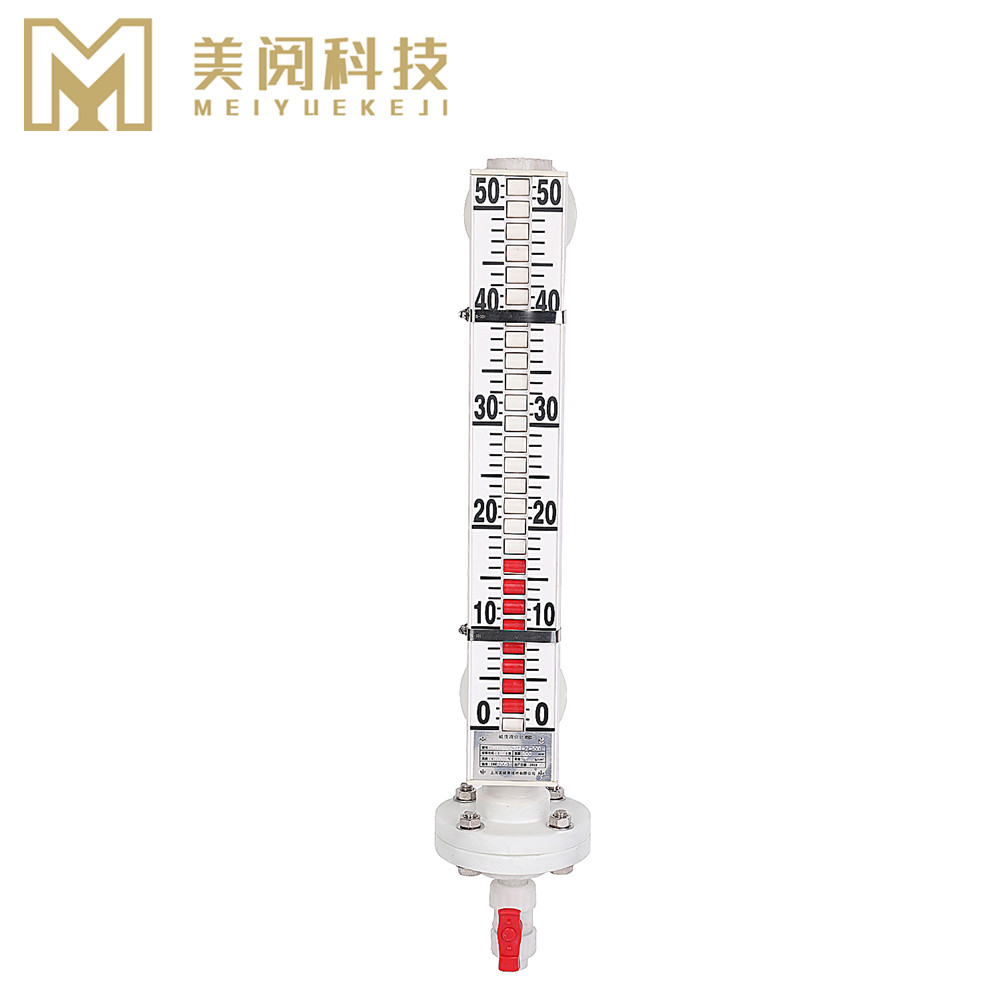

MY-WW-144-02系列系列磁性翻柱液位計，利用浮力和磁耦合原理，將液位的變化線性地傳遞到指示器上，清晰地指示出液位的高度。指示器和貯罐是完全隔離的，因此絕對保證使用安全。該液位計還可配液位報警開關和液位遠傳變送器。液位報警開關可實現液位上下控制、限位報警和聯鎖；液位遠傳變送器可將液位變化線性地轉換成直流4—20mA輸出，實現遠距離的液位指示、檢測、控制和記錄。
2.應用領域
?液位測量與控制樓宇自控、恒壓供水
?石化、環保、石油
?液壓及氣動控制系統
?制藥、食品行業
?自動控制和檢測系統
3.電極的常規安裝方式
使用前應使顯示器翻牌全部為白色。磁翻板液位計主導管安裝連接必須保持垂直。液位計上的法蘭與容器上的法蘭用螺栓、螺母、墊片連接固定好，就可以打開容器閥門緩慢進液，如儀表法蘭和容器法蘭之間有截止閥門使用起來更好，方便拆卸下來維修液位計。
?使用中應定期檢查，檢查液位計各部位連接有無松動。
? 磁翻板液位計投入運行后，應保證貯藏罐內液位變化要平緩，不能急速上升或下降液位，造成翻柱翻轉失靈或翻亂（若遇此現象，可用校正磁鋼重新校正）。
?長期使用時，應定期檢查有無部件的腐蝕情況。
?對裝在裝置上使用的液位計，運行前應進行嚴密檢查表頭各部位是否符合技術要求
?訂貨時請注明產品規格、測量范圍、被測介質密度、工作壓力、連接法蘭標準規格、材質要求等。如有特殊訂貨請面談協商。

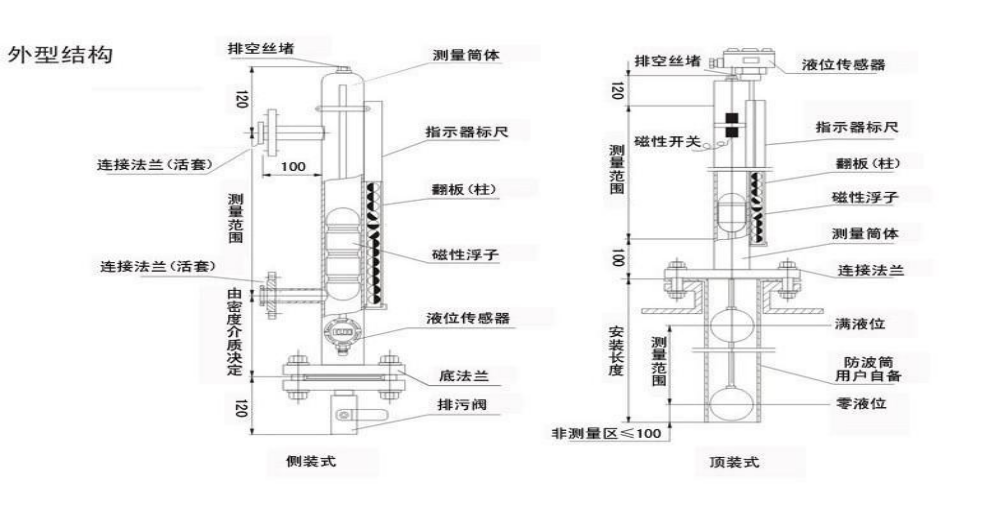

4.外形結構圖

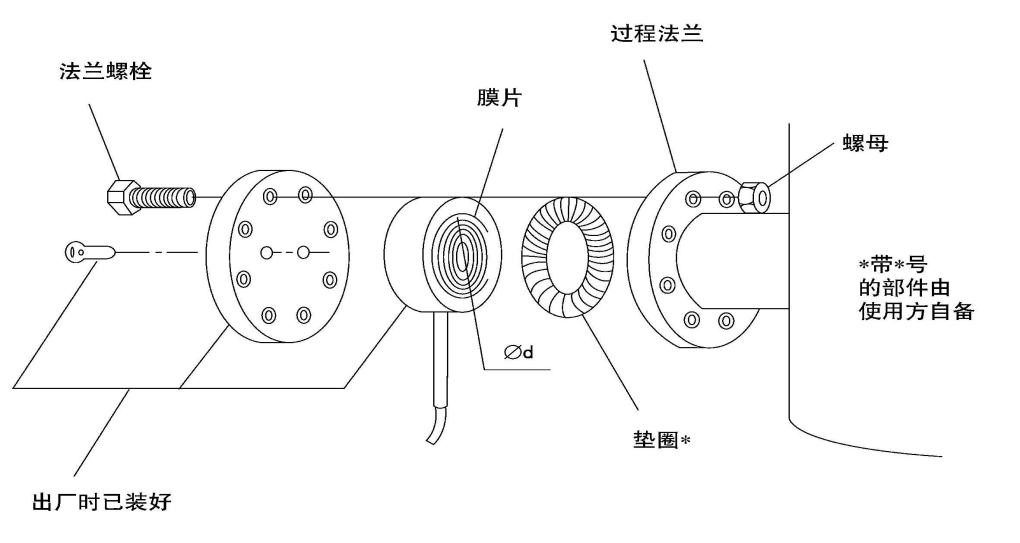

5.安裝示意圖

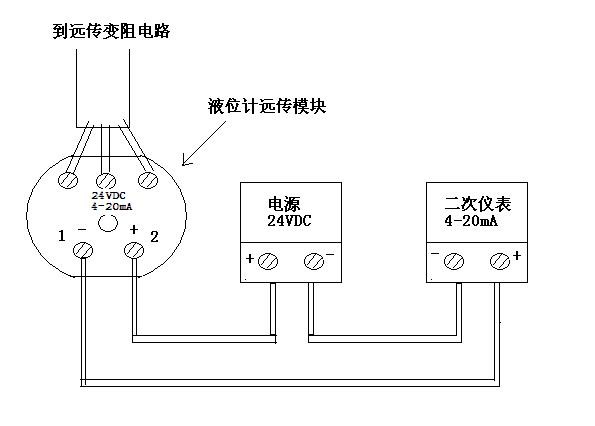

電氣連接示意圖
6.技術參數
| 型號說明： | MY-WW-144-02C（側裝）；MY-WW-144-02D（頂裝） |
| 量程范圍： | 0~12米 必選 |
| 指示精度： | ±10mm |
| 壓力范圍： | 1.0~6.4MPA |
| 輸出信號： | 4-20mA（兩線制代碼A2）,其他特殊輸出遠傳信號（可以定做） |
| 工作溫度： | 工作溫度：-20°-350° |
| 密度范圍： | ≥0.45g/cm |
| 密度差值： | ≥0.15g/cm³（測界面） |
| 介質粘度： | ≤0.15Pa .S |
| 接液材質： | 1Cr18Ni9Ti、SUS304、SUS316、SUS316L、鈦材、PVC、玻璃鋼 |
| 連接法蘭： | DN20法蘭；DN25法蘭；其他法蘭；快裝連接 |
| 排污接管： | ZG1/2（內）。 |
| 材質要求： | 304不銹鋼（D1）；316L不銹鋼（D2）；四氟材質（D3）； |
7.選型指南
| 型號 | 量程(米) | 密度 | 輸出信號 | 安裝接口 | 材質 | 其它要求 |
| MY-WW-114-02C | 1米 | 水 | 4-20MA | DN25 | 304 | --- |
| 訂貨舉例： MY-WW-114-02C-1M-A2-DN25-D1 | ||||||
