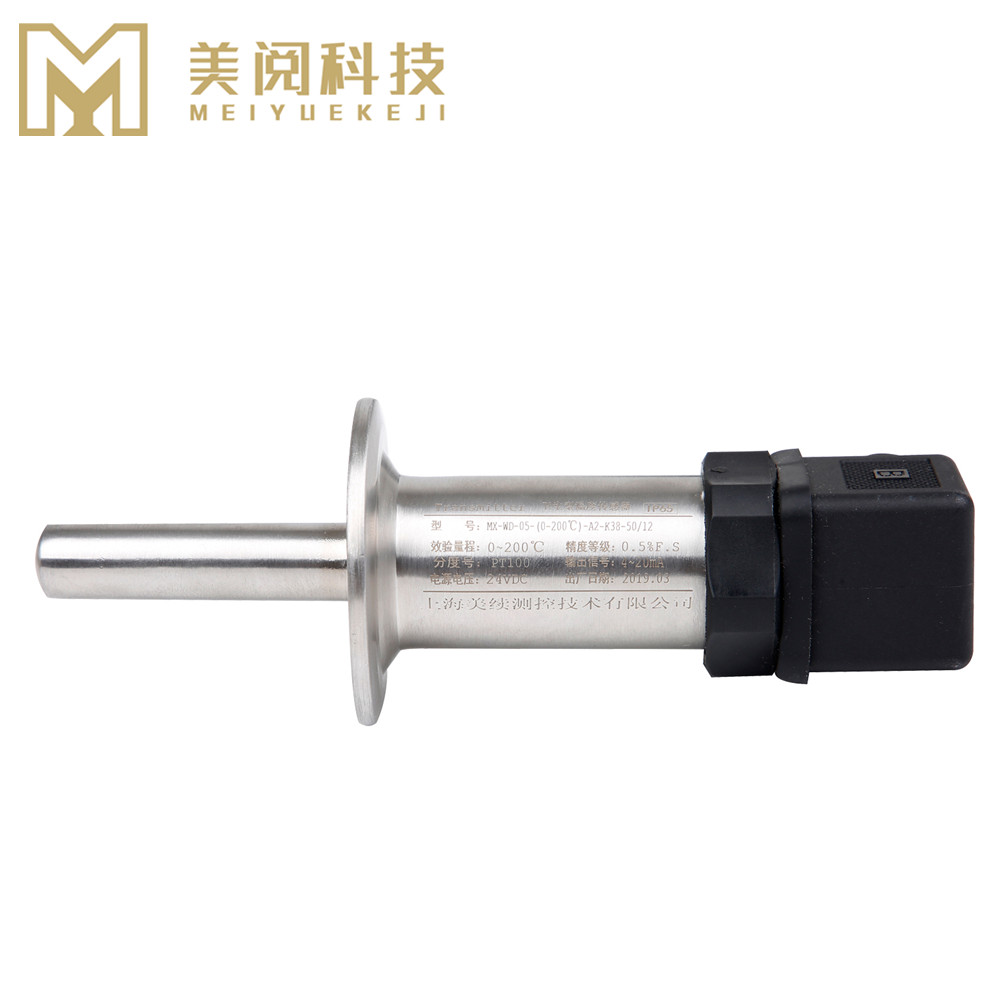

1.產品描述
海美續MY-WD-05系列溫度變送器是專業為食品制藥行業所研發的，其小巧的外形結構和快裝式的連接方式深受制藥和食品行業親睞。該系列溫度傳感器具有熱響應時間快、抗熱性能強、耐高壓、抗震、多種溫度型號可選擇、安裝方式多元化等許多優點。它將感應到的冷熱程度通過連接線傳輸?shù)斤@示儀表，記錄儀表，電子調節器等儀表讀出溫度量值，也可以直接轉變?yōu)榉糯笮盘柦尤隤LC。
2.應用領域
?工業自動化領域溫度監測
?食品及飲料加工行業
?石油化工溫度監測，水處理
?廢水廢氣溫度監測
?多效蒸發器設備、環保行業
?生物萃取領域

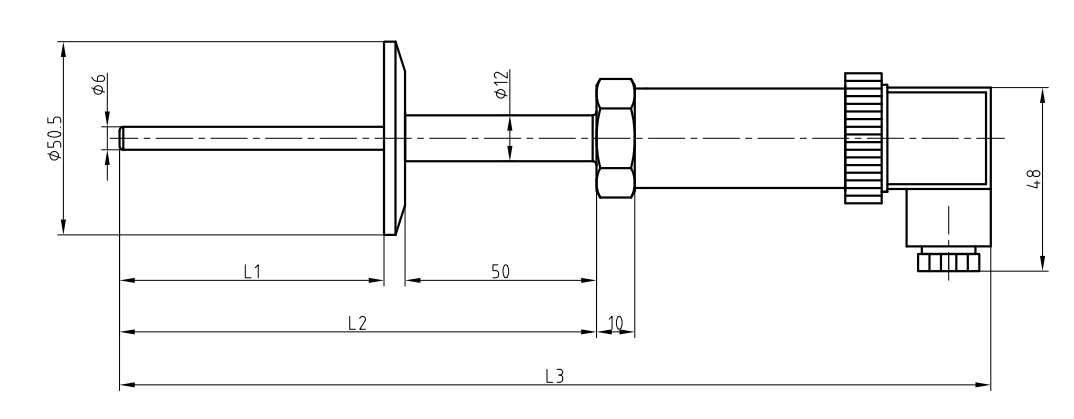

3.外形尺寸
4.選型技術規格
| 型號說明： | MY-WD-05（無數顯） |
| 測溫元件： | N,R,K,E,J,T,PT100,CU50 |
| 精度等級： | A級：+/- (0.15+0.2%t)；B級：+/-(0.3+0.5%t) |
| 溫度范圍 | -20°~0~1300℃ |
| 供電電壓： | 24(12~36)VDC (變送器默認) ；10(6~12)VDC (mV信號熱電偶默認) |
| 輸出信號： | 4-20mA（兩線制A2）；熱電偶直接寫 |
| 護管材質： | 304不銹鋼（F1）；316不銹鋼（F2）;鈦材質（F3） 或指定材質 |
| 連接類型： | 快裝連接（50.5MM密封面K1）；快裝連接（63.5MM密封面K2） |
| 接線形式： | 赫斯曼出線 |
5.常用熱電偶主要技術指標
| 熱電偶/阻類別 | 分度號 | 測溫范圍 | 允許偏差t |
| Ni/Ch-Ni/Si | K | 800-1200 | ±2.5 or±0.75%t |
| Ni/Ch-Cu | E | 600-800 | ±2.5 or ±0.75%t |
| Cu | T | 350-400 | ±2.5 or ±0.75%t |
| Fe-Cu | J | 600-700 | ±2.5 or ±0.75%t |
| Pt | PT100 | 0-600 | ±1 or ±0.75%t |
| Cu | CU50 | -50~100 | ±2.5 or ±0.75%t |
6.選型指南
| 型號 | 量程 | 輸出 | 安裝固定形式 | 插入深度以及直徑 | 其他 |
| MY-WD-05 | (-20-150) | 4-20MA | M20*1.5 | 100/6 | 無 |
| 訂貨舉例: | MY-WD-05-(-20-150)-A2-F1-K1-100/6 | ||||
