1.產品描述
智能在線密度計用于各種液體或液態混合物密度在線測量的自動化測量?jī)x表。在石油行業中廣泛應用于石油、煉油、調油、油水界面的檢測；在食品工業生產現場用于葡萄汁、番茄汁、果糖漿、植物油及軟飲料密度的檢測；在造紙業用于黑漿、綠漿、白漿及堿溶液密度的檢測；在化工領域還用于清潔劑、乙二醇、碳酸、尿素及聚合物密度的檢測；它還廣泛用于制藥行業、奶制品行業、采礦業等等。
智能在線密度計工作時連續在線測量液體密度，無過程中斷?？芍苯佑糜谏a(chǎn)過程的控制。采用一體化的兩線制變送器結構，無活動部件安裝使用方便、維護簡單,
智能在線密度計（也稱在線密度變送器）是一種用于連續在線測量液體的濃度和密度的設備，可直接用于工業生產過程。密度計采用先進技術，包括：一個高精度差壓傳感器以及與其相連接的、或者插入生產過程的一對壓力中繼器。在兩個壓力中繼器之間有個溫度傳感器，用來補償過程液體的溫度變化。昶漾測控生產的智能在線密度計為二線制密度變送器，主要用于工業過程控制，在線密度計根據濃度與密度的大小產生相應的4-20mA信號，可通過數字通信進行遠程校準與監測。
2.工作原理
智能在線密度計實質上為一差壓變送器。其工作原理：一定高度的液柱產生的壓力與該液體的密度成正比。
即：P=ρgh 式中：P—— 一定高度的液柱產生的壓力
P—— 該液體的密度
g—— 測量地重力加速度
H—— 液柱的高度
根據精密壓力儀表測量的壓力值，在測量地重力加速度（固定系數）與液柱的高度已知的條件下，就可以得到被測量液體的密度值，所以高度為固定值，需要提前和生產方確定。
3.應用領域
?工業自動化應用領域
?石油煉化，化工行業
?食品工業液體密度測量
?醫療衛生應用/制藥行業
?采礦業/造紙行業
4.安裝方式建議

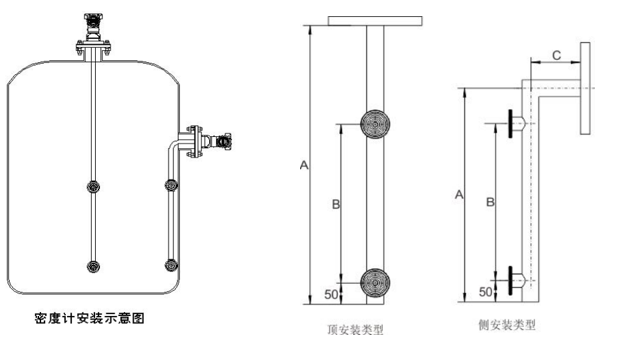

智能在線密度計在結構上設計有三種類型，即頂安裝類型和側安裝類型，以及管道式安裝。頂安裝類型適用于罐體安裝，側安裝類型適用于管道安裝，以滿足不同工況下的密度測量需求
| 安裝類型 | 插入深度A總長（mm） | 取壓膜片中心距離B（mm） | 側向?qū)挾菴 | 法蘭規格 |
| 單法蘭頂安裝 | 850 | 500 | / | DN80以上 |
| 雙法蘭側安裝 | 700 | 500 | 150 | DN50以上 |
| 管道式 | 1500 | 1000 | DN25以上 |
5.密度計算公式
Rules for reading and calculating density values
智能在線密度計出廠時，其顯示表頭的讀數即為實時密度的測量值，直接讀取即可。
帶有4MA電流輸出的密度計，其4mA對應于密度計密度測量的下限值，而20mA則對應于密度計密度測量的上限值。根據實際測量得到的電流值再按照密度計上限、下限對應的電流值進行換算從而得到其對應的密度值。實際測量得到的電流值應按照密度計上限、下限對應的電流值進行換算。例如：下限4mA輸出對應密度值為0g/cm3,上限20mA輸出對應密度值為2g/cm3,計算12mA輸出時，對應的密度值：
則：（2-0）÷ (20-4) ×（12-4）=1(g/cm3)
6.技術參數
| 型號說明： | MY-MD-115-01(插入式)，MY-MD-115-02（側裝式），MY-MD-115-03（管道式） |
| 量程說明： | 0-1g/cm3；0-2g/cm3；0-3g/cm3 （可選） |
| 膜片距離： | 500MM，1000MM，1500MM。 （插入式和側裝式默認500MM），（管道式默認1000MM ） |
| 綜合精度： | 0.1%FS(代號S)，0.25%FS(代號A)；0.5%FS （代號B）； （可選） |
| 分辨率值： | 0.005g/cm3 |
| 可靠性值： | 滿量程的0.05% |
| 輸出信號： | 4-20MA兩線制（代號2）；4-20MA+HART（代號3） |
| 供電電壓： | （13-36）V DC（常用24V DC，負載250Ω） |
| 環境溫度： | -10~60℃ |
| 環境濕度： | （5-90）%RH |
| 顯示表頭： | 智能LCD顯示 |
| 相關配件： | 固定支架，抱箍，密封墊片（聚四氟乙烯） |
| 膜片材質： | 316L材質（30A）；鈦膜片（30B）；哈C材質（30C）；鉭材質（30D） |
| 安裝方式： | DN25法蘭（50A）；DN32法蘭（50B）；DN50法蘭（50C）；DN80法蘭（50D） |
| 電氣連接： | G1/2(90N), 1/2NPT(90A), M20*1.5(90B),等（可按客戶要求定制） |
7.注意事項
1 .智能在線密度計為自動化精密測量?jī)x表，其測量膜片除接受被測壓力不得再受任何其他外力作用。
2 .在安裝智能在線密度計時，應確保垂直安裝（垂直于地平面，即確保密度計的測量液柱垂直于水平面），否則會產生測量誤差。
3.訂貨時應寫明測量介質、測量范圍、使用地重力加速度（或者注明使用地區名稱）以及使用現場工況（如：防爆、防腐蝕、衛生等）
8.訂購指南
| 型號 | 量程(范圍) | 精度 | 輸出信號 | 膜片材質 | 安裝方式 | 電氣連接 |
| MY-MD-115-02 | 0-1g/cm3 | 0.25 | 4-20MA+HART | 鈦膜片 | M20*1.5 | M2081.5 |
| 訂貨舉例： MY-MD-115-02-1G-A3-30B-50C-90B | ||||||
9.特殊提醒
本產品采用進口的單晶硅芯體，清零功能方面。在無壓力的情況下，按M鍵5秒鐘，顯示屏左下面出現ZIRM字母時松手，然后連續按Z鍵三次，出現PV=0時，再連續按M鍵3次，顯示屏左下方?jīng)]有字母時候已經清零完畢。
公司名稱：上海美閱物聯網科技有限公司
辦公地址：上海市松江區小昆山鎮國家經濟開發區光華路488號
聯系電話：021-67881626
公司網址：webnp.cn 、詳細說明請參照使用說明
