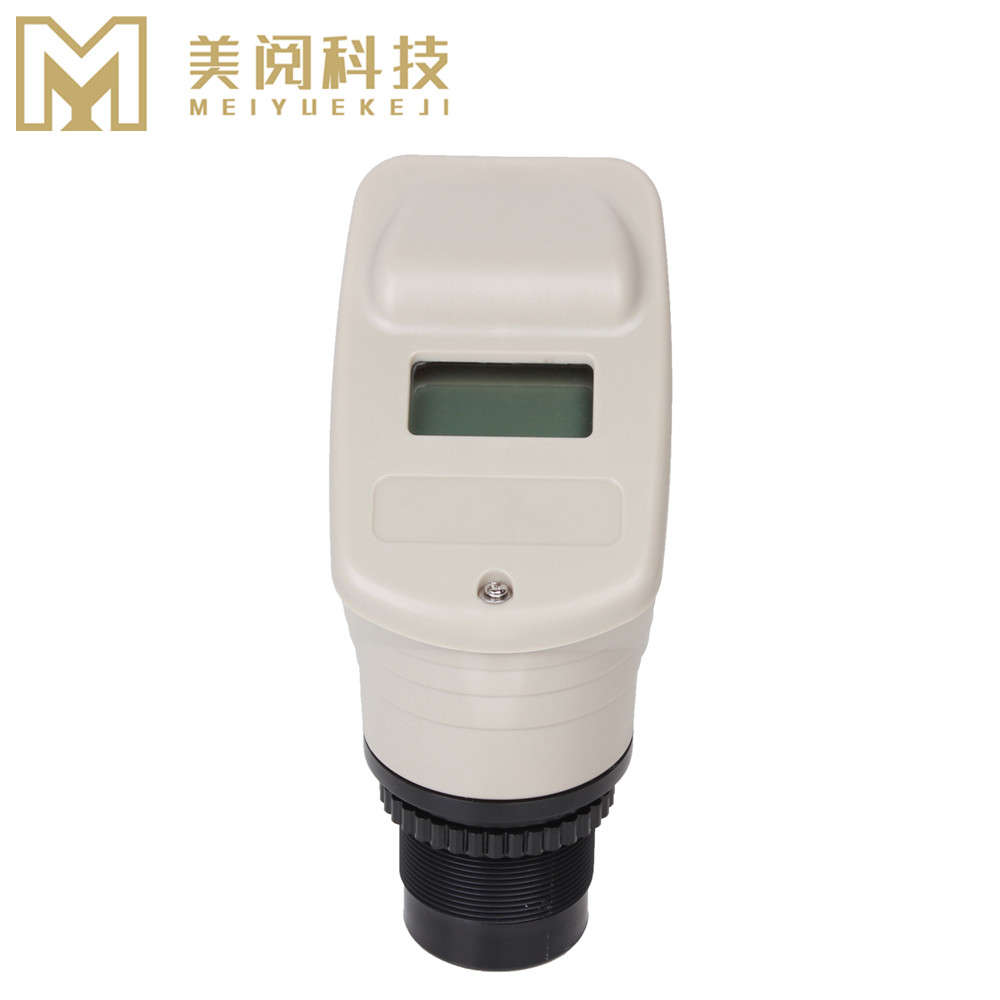

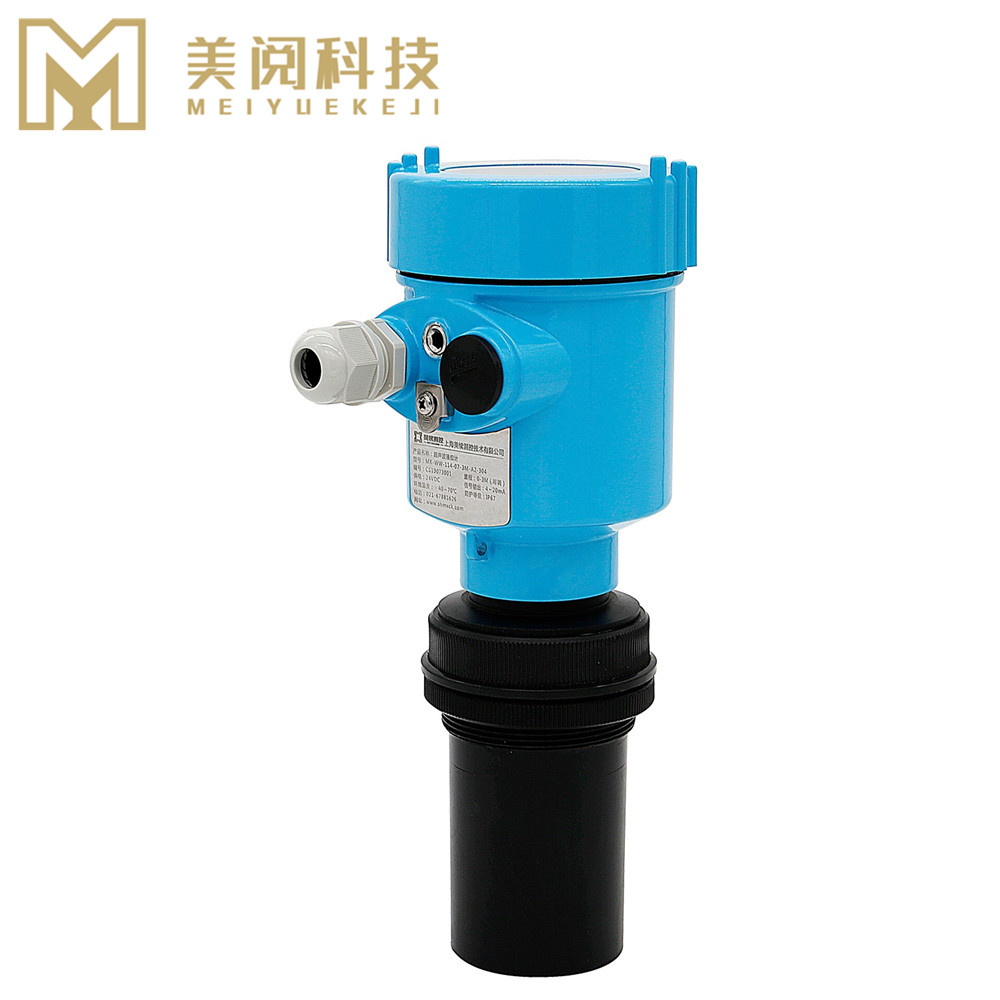

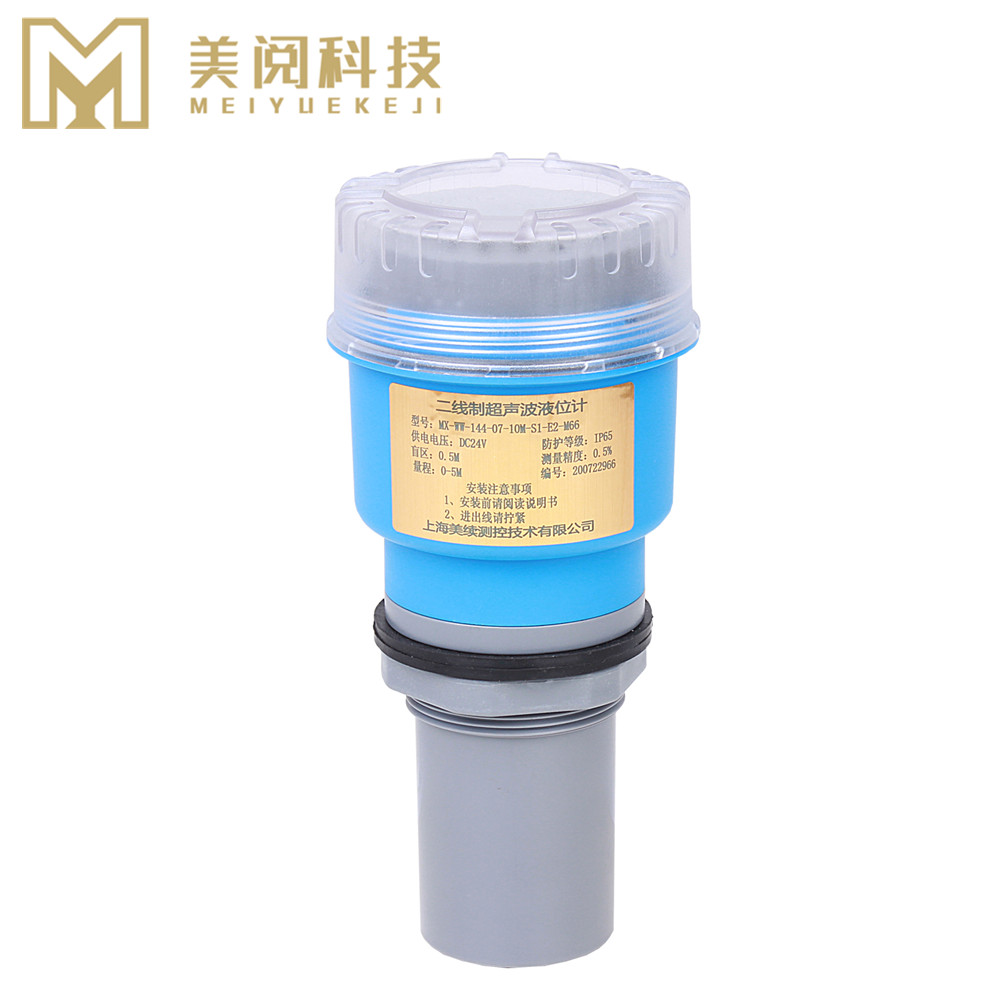

超聲波液位計MY-WW-144-07

?通用性強：由于發射的超聲波脈沖有一定的寬度，使得換能器附

近的小段區域內的反射波和發射波重迭無法識別，不能測量其距離

值。這個區域稱為測量盲區。盲區的大小和超聲波物位計型號有關。

因采用了先進的微處理器和獨特的EchoDiscovery 回波處理技術，

因此超聲波物位計可應用于各種復雜的工況?！疤摷倩夭▽W習”功能

使得儀表在多個虛假回波的工況下，可以正確地確認真實回波，獲

得準確的測量結果。換能器內置溫度傳感器，可實現測量值得溫度

補償。超聲波換能器采用最佳聲學匹配之專利技術，使其發射功率

能有效地輻射出去，提高信號強度，從而實現準確測量。

在線咨詢

產品詳情

1.產品描述

超聲波物位計的工作原理是由換能器發出超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收超聲波脈沖所需的時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速和傳輸時間T之間的關系可以用公式表示：S=C×T/2。

2.應用領域

?液體…………化工、油田、水及污水處理
?漿體…………造紙、制藥、水及污水處理
?粉末：灰、粉…………電廠、冶金、水泥、等測量一切非密閉罐。

3.外形尺寸

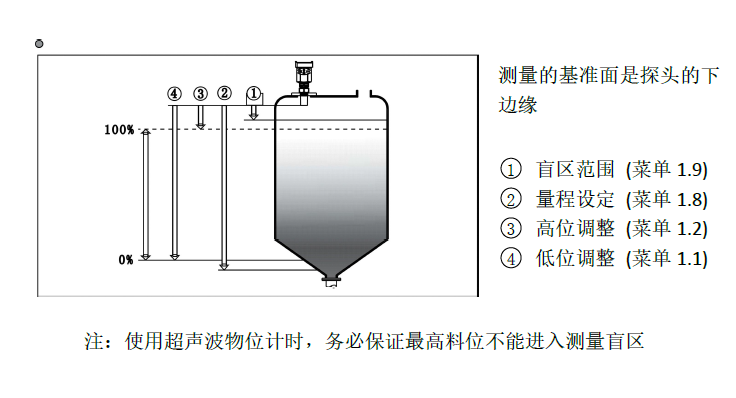

4.安裝說明

5.技術參數

常規型號：	MY-WW-144-07
量程范圍：	0～5000MM～10000MM
相對濕度：	≤95%
最大盲區：	0.4M
聲波頻率：	40KHz
測量間隔：	＞2秒（取決于參數設置）
供電電壓	AV220V（E1）；DC24V（E2）。
防護等級：	IP65
輸出信號	S1=4-20MA標配；S2=4-20MA+HART協議
探頭材質：	PVDF、PU/PC
安裝方式:	螺紋連接：M66*2；法蘭連接：DN50，DN100等（PP法蘭）
電氣連接：	M20*1.5
安裝方式：	頂裝
防爆等級：	Ex dⅡCT6
