1.產品描述

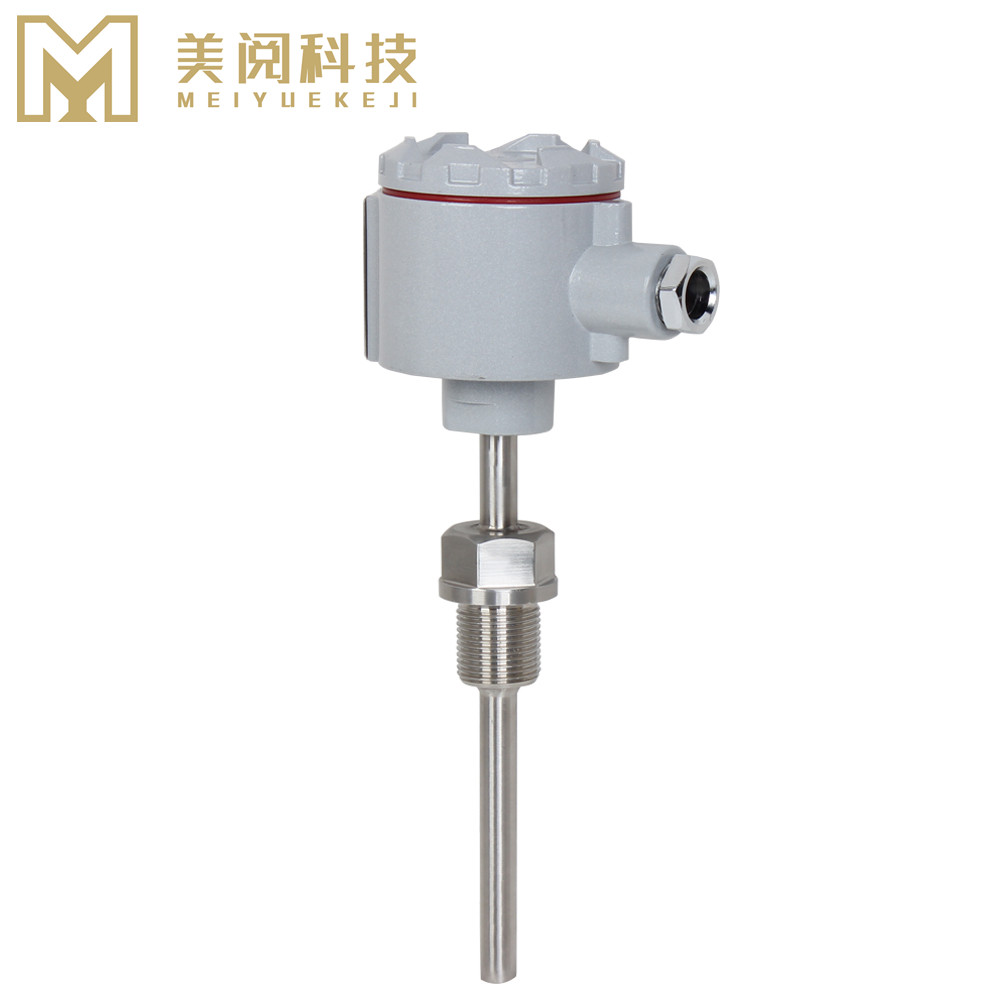

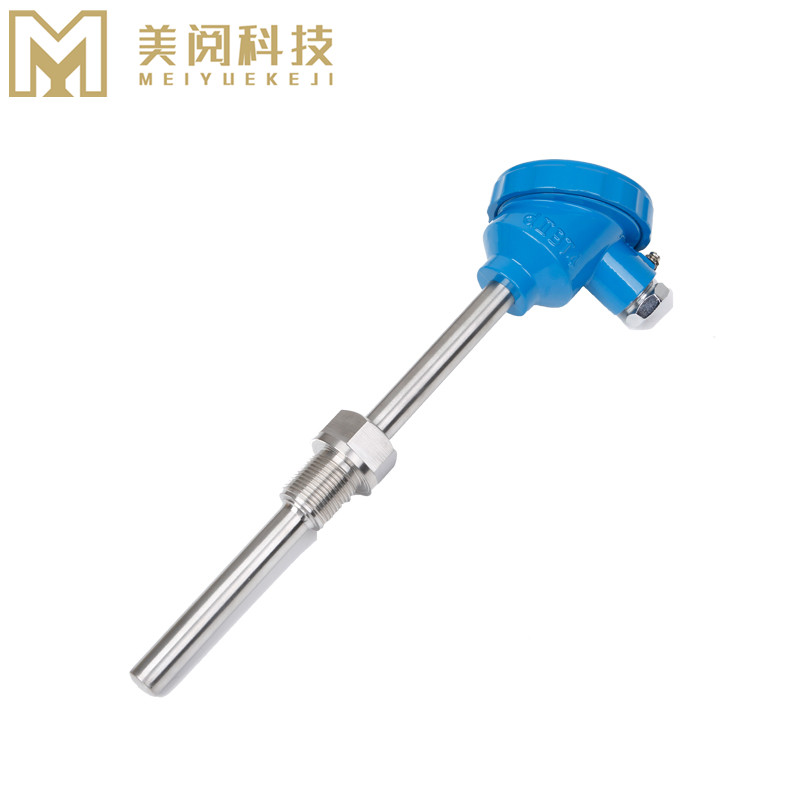

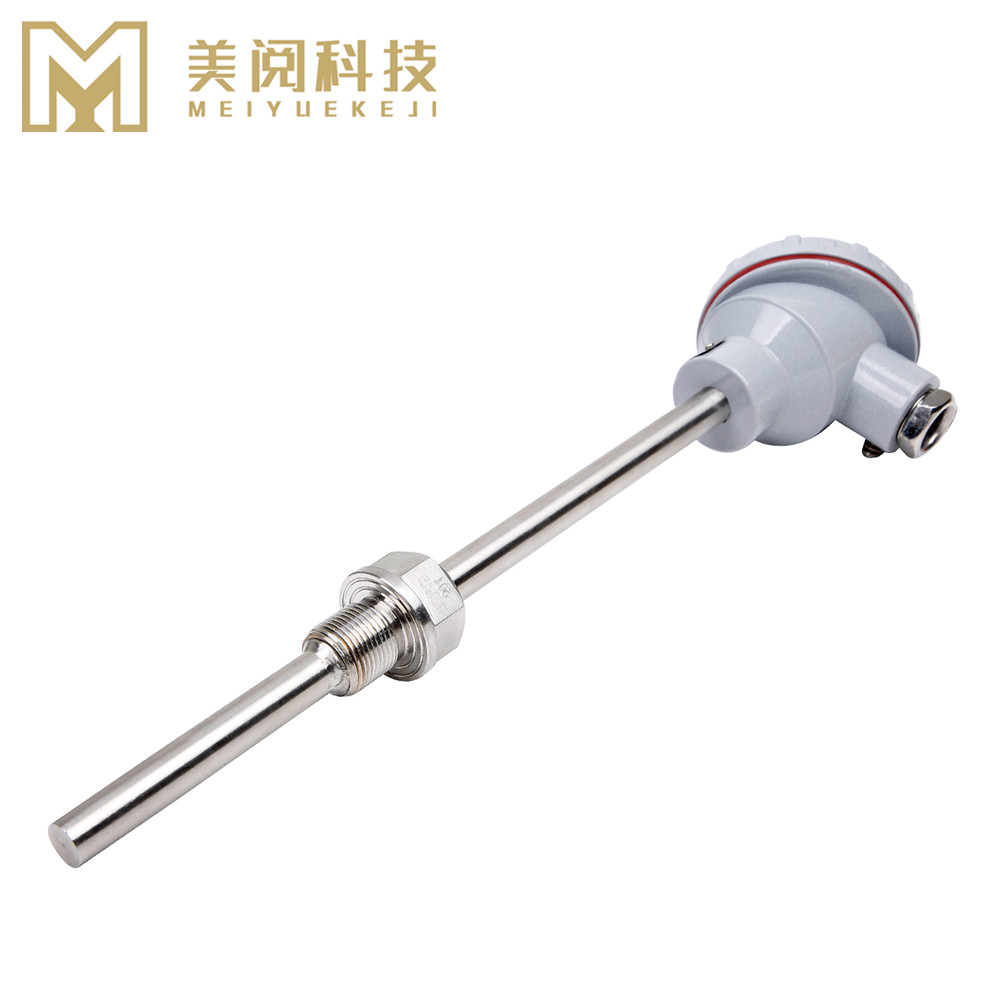

目前工業自動化領域的興起，工業溫度的測量也是自動化控制系統中必不可少的重要組成部分，工業用溫度傳感器采用進口測溫元件，精湛的封裝技術及完善的裝配工藝確保了該產品的質量和性能。該系列溫度傳感器具有熱響應時間快、抗熱性能強、耐高壓、抗震、多種溫度型號可選擇、安裝方式多元化等許多優點。它將感應到的冷熱程度通過連接線傳輸?shù)斤@示儀表，記錄儀表，電子調節器等儀表讀出溫度量值，也可以直接轉變?yōu)榉糯笮盘柦尤隤LC，MY-WD-04系列擁有兩種外觀可以選擇，一種防水接線盒的，一種是藍色防爆外殼，適用于露天等環境，防護等級高。
2.應用領域
?工業自動化領域溫度監測
?食品及飲料加工行業
?石油化工溫度監測，水處理
?環保行業、廢水廢氣溫度監測
?廢水蒸發器、多效蒸發器設備、環保行業

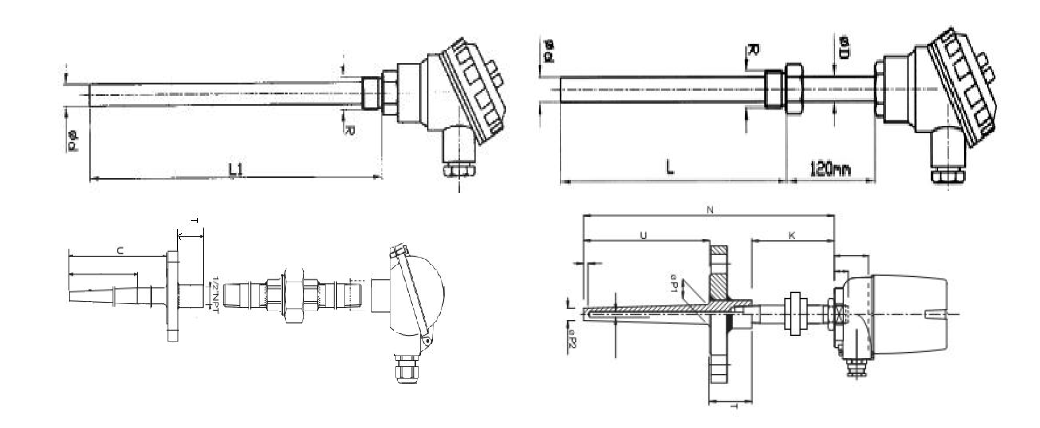

3.常用規格圖
4.選型技術規格
| 型號說明： | MY-WD-04（無數顯） |
| 測溫元件： | N,R,K,E,J,T,PT100,CU50 |
| 精度等級： | A級：+/- (0.15+0.2%t); B級：+/-(0.3+0.5%t) |
| 溫度范圍 | -20°~0~1300℃ |
| 供電電壓： | 24(12~36)VDC (變送器默認)，10(6~12)VDC (mV信號熱電偶默認) |
| 輸出信號： | 4-20mA（兩線制A2）； 4-20MA+HART協議（A3），；熱電偶直接寫 |
| 護管材質： | 304不銹鋼（F1）；316不銹鋼（F2）;鈦材質（F3） 或指定材質 |
| 連接類型： | 無固定裝置，螺紋連接，活動法蘭，固定法蘭，卡套螺紋 (客戶選擇) |
| 接線形式： | 防水式(D1)，防爆式(D2) |
5.常用熱電偶主要技術指標
| 熱電偶/阻類別 | 分度號 | 測溫范圍 | 允許偏差t |
| Ni/Ch-Ni/Si | K | 800-1200 | ±2.5 or±0.75%t |
| Ni/Ch-Cu | E | 600-800 | ±2.5 or ±0.75%t |
| Cu | T | 350-400 | ±2.5 or ±0.75%t |
| Fe-Cu | J | 600-700 | ±2.5 or ±0.75%t |
| Pt | PT100 | 0-600 | ±1 or ±0.75%t |
| Cu | CU50 | -50~100 | ±2.5 or ±0.75%t |
6.選型指南
| 型號 | 量程 | 輸出 | 安裝固定形式 | 插入深度以及直徑 | 接線盒形式 |
| MY-WD-04 | (-20-150) | 4-20MA | M20*1.5 | 100/6 | 防水接線盒 |
| 訂貨舉例： | MY-WD-04-(-20-150)-A2-F1-M20-100/6-D1 | ||||
公司名稱：上海美閱物聯網科技有限公司
辦公地址：上海市松江區小昆山鎮國家經濟開發區光華路488號
聯系電話：021-67881626
公司網址：webnp.cn 、詳細說明請參照使用說明
