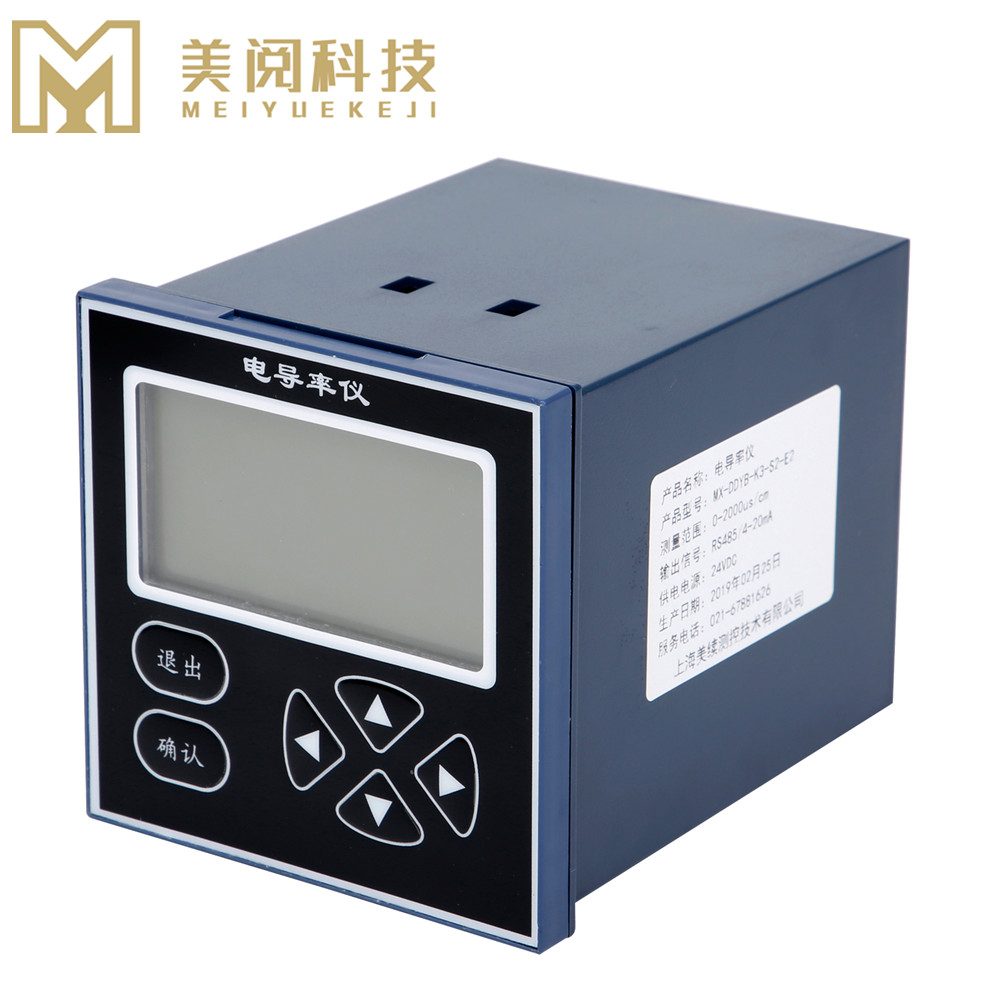

1.產品描述
電導率：物理學概念，也可以稱為導電率。在介質中該量與電場強度E之積等于傳導電流密度J。對于各向同性介質，電導率是標量；對于各向異性介質，電導率是張量。生態學中，電導率是以數字表示的溶液傳導電流的能力。單位以西門子每米（S/m）表示
測量原理：為避免電極極化，儀表產生高穩定度的正弦波信號加在電極上，流過電極的電流與被測溶液的電導率成正比，儀表將電流由高阻抗運算放大器轉化為電壓信號后，經程控信號放大、相敏檢波和濾波后得到反映電導率的電位信號；微處理器通過開關切換，對溫度信號和電導率信號交替采樣，經過運算和溫度補償后，得到被測溶液在25℃時的電導率值和當時的溫度值。
溫度補償原理：電解質溶液電導率受到溫度變化的影響，需要進行溫度補償。弱的水溶液的溫度系數為2.00%℃，濃度越大，溫度系數越小。對較低濃度（1µS·cm－1）溶液的溫度系數不采用2.00%℃，而由用戶設置，范圍為0.00～9.99%。
電導率單位換算：?jiǎn)螌?dǎo)率標準單位為西門子每米（S/m）表示，其中S為西門子，1S=1000mS=1000000μS, 10000us/cm=1 S/m μ 是希臘字母，表示10的負6次方，讀“微”；S 是電導國際單位，讀“西門子”；cm是長度單位“厘米”，1cm=10-2m。μs/cm 讀作 微西（門子）每厘米，是電導率的單位。換算：1us/cm=10^-4 S/m。
2.應用領域
?自來水場/海水淡化
?廢水處理方面、污水檢測
?采礦冶煉、造紙、紙漿濃縮
?環保行業、脫硫脫硝、廢水蒸發
?醫療衛生應用、食品及飲料加工行業
?實驗或測試設備、火力發電、電廠冷卻水、補給水
?飽和水、凝結水和爐水、離子交換、反滲透EDL、海水蒸餾等制水設備原水和產水水質的監測和控制。
3.醫藥、食品、精密化工等行業高純水制造工藝7大步驟
1、粗濾：在處理灌中需要實時監測罐體內部的PH值、壓力等
2、軟化：這是處理的第二個環節，除去多余的Ga、Mg離子，需要電導率儀
3、過濾：需要用到壓力、流量等儀器
4、消毒、反滲透：本環節需要監控溫度、電導率、壓力、并集成顯示
5、膜脫氣：需要用到壓力、溫度、差壓等儀表
6、消毒、電滲析（EDI）：本環節是產生純水的重要環節，需要監測PH、電導率、溫度等產品。
7、存儲灌：需要監控液位，并記錄，需要液位計和無紙記錄儀
4.技術參數
| 測量范圍： | 0～20µS·cm－1 （K=0.01代號K1）；20～200µS·cm－1 （K=0.1代號K2）；200µS·cm－1～10mS·cm－1 （K=1.0代號K3）；10～20.0mS·cm－1 ；（K=10.0代號K4）；20～100.0mS•cm－1 ；（K=30.0代號K5） 溫 度：－5～110℃； |
| 分辨率值： | 電導率：0.01µS·cm－1；0.01 mS·cm－1 ；溫 度：0.1℃； |
| 綜合精度： | 電阻率1.5% 電導率：±1.0%F·S±1個字，溫度：±0.5℃； |
| 溫度補償： | 電子單元自動或手動溫度補償范圍：0～110℃（基準溫度25℃）；電子單元自動溫度補償誤差：±0.5%F·S |
| 信號輸出： | 0～10mA(負載電阻＜1.5KΩ，代號S1）；4～20mA(負載電阻＜750Ω代號S2)；0～5V（代號S3）；0～10V（代號S4）；特殊信號需預定 可選（需預定） |
| 其他輸出： | 兩組繼電器控制觸點：3A 240VAC，6A 28VDC或120VAC； |
| 供電電源： | 220VAC±10%,50±1Hz（E1）；，功率≤3W；24VDC，功率≤1W（E2）；12VDC，功率≤1W（E3）；（默認220VAC/其他供電需要定制） |
| 安裝方式： | 盤裝（嵌入式）：孔尺寸 ：91×91mm；防水壁掛箱尺寸：300（高）×200（寬）×167（深）mm，（默認嵌入式） |
| 外形尺寸： | 盤裝（嵌入式）96×96×130mm； （默認） |
| 溫度補償： | NTC 10K熱敏電阻 （默認） |
| 特別提醒： | 除地球磁場外周圍無強磁場干擾 |
5.電阻與電導率對應表圖
下表為電阻與電導率對應表（將儀表“參數”-“溫度系數”設為0.00%，“自動方式”設為“關”狀態，“電極常數”對應表中的K）
| K=0.01 | K=0.1 | K=1 | |||
| 電阻值 | 電導率 | 電阻值 | 電導率 | 電阻值 | 電導率 |
| 50K | 0.200 | 50K | 2.000 | 50K | 20.00 |
| 40K | 0.250 | 40K | 2.500 | 40K | 25.00 |
| 30K | 0.333 | 30K | 3.333 | 30K | 33.33 |
| 20K | 0.500 | 20K | 5.000 | 20K | 50.00 |
| 10K | 1.000 | 10K | 10.00 | 10K | 100.0 |
| 5K | 2.000 | 5K | 20.00 | 5K | 200.0 |
| 2K | 5.000 | 2K | 50.00 | 2K | 500.0 |
| 1K | 10.00 | 1K | 100.0 | 1K | 1000 |
| 500 | 20.00 | 500 | 200.0 | 500 | 2000 |
溫度與電阻的對應表：
| 電阻箱阻值 | 溫度值（℃） | 電阻箱阻值 | 溫度值（℃） |
| 7352.90 | 0.0 | 1814.51 | 30.0 |
| 4481.09 | 10.0 | 1199.72 | 40.0 |
| 2813.11 | 20.0 | 811.42 | 50.0 |
| 2252.00 | 25.0 | 560.34 | 60.0 |
6.選型指南
| 型號 | 電極常數 | 信號輸出 | 供電電源 | 無 | 無 | 其它要求 |
| MY-DDYB-01 | K3 | 4-20MA | 220VAC | 無 | 無 | --- |
| 訂貨舉例： MX-DDYB-K3-S2-E1 | ||||||
