1.產品描述

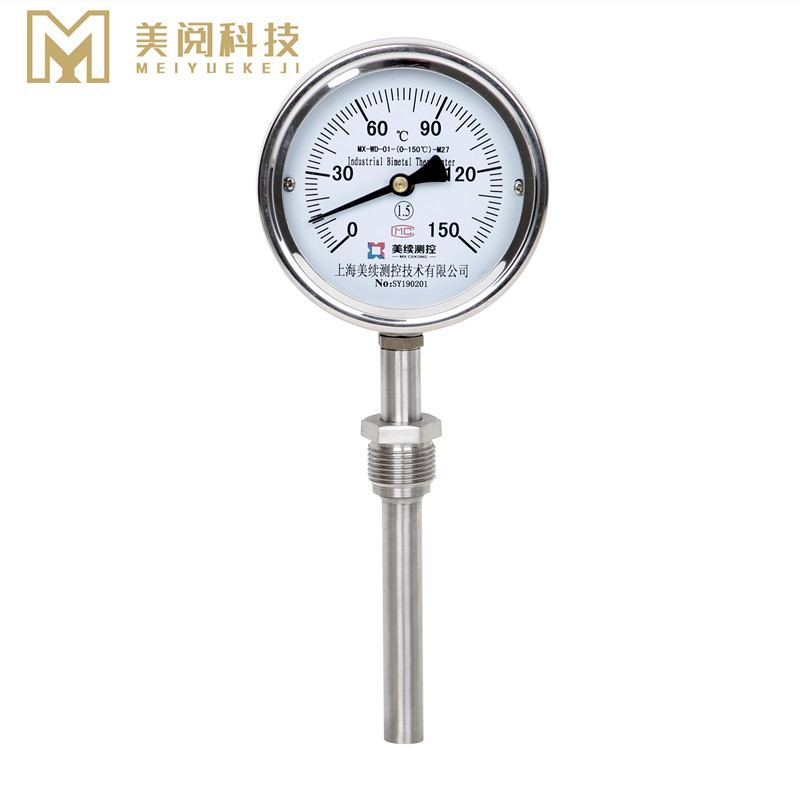

雙金屬溫度計是一種測量中低溫度的現場檢測儀表，雖然其精度方面沒有溫度變送器高，但是其簡易的安裝方式和高性價比的售價使其在環保和工業自動化領域有很大的占有率。上海美續測控所生產的雙金屬溫度計可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。公司可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計及溫度傳感器保護套管。
工作原理：
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
2.應用領域
?石油開采、化工提煉
?工業機械、船舶航運
?紡織、印染、化纖行業
?環保-蒸發器蒸發萃取行業
?水處理水凈化行業
?常規的工業自動化領域
3.安裝方式

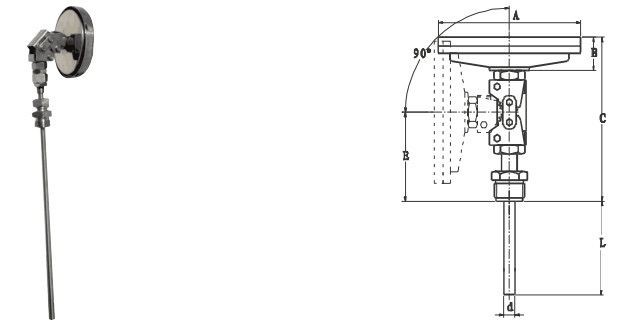

常規萬向型雙金屬圖紙（圖一）
4.選型技術規格
| 型號說明： | MY-WD-01J(徑向型) MY-WD-01Z(軸向型) ;MY-WD-01W(萬向型) |
| 表盤大?。?/span> | 表盤直徑：60MM（A） 100MM（B） 150MM（C） |
| 精度等級： | 1.0% ;1.5% |
| 測量范圍 | -80℃~40℃;0-80°;0-100°;0-200°;0-400°;0-500° |
| 護管材質 | 304不銹鋼,316不銹鋼或指定材質 可約定 |
| 連接類型： | 螺紋連接，活動螺紋，活動法蘭，固定法蘭，卡套螺紋，卡套法蘭 |
| 插入深度： | L=75MM-100MM-150MM-200MM-300MM-1000MM（不含螺紋長度） |
| 護管直徑： | 6mm,8mm,12mm, 15MM |
| 防護等級： | IP55 |
| 角度誤差 | 角度調整誤差應不超過其量程的1.0% |
| 回差說明： | 回差應不大于基本誤差限的絕對值 |
| 重復性值： | 重復性極限范圍應不大于基本誤差限絕對值的1/2 ; 響應時間：≤40S |
5.選型指南
| 型號 | 表盤 | 量程 | 安裝固定形式 | 插入深度以及直徑 | 保護管材質 |
| MY-WD-01J | 60MM | 0-100 | M27*1.5 | 100/6 | 316L |
| 訂貨舉例： | MY-WD-01J-(0-100)-M27-100/6-316L | ||||
