1.產品描述

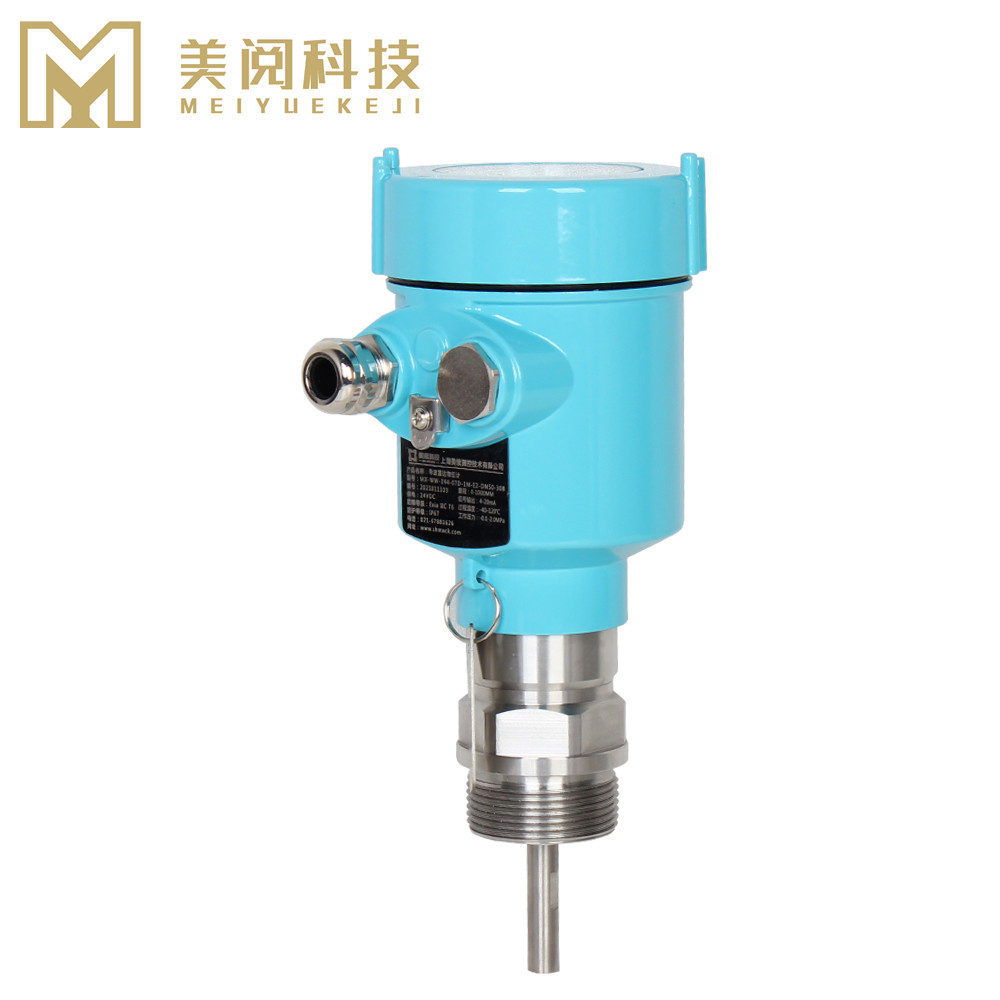

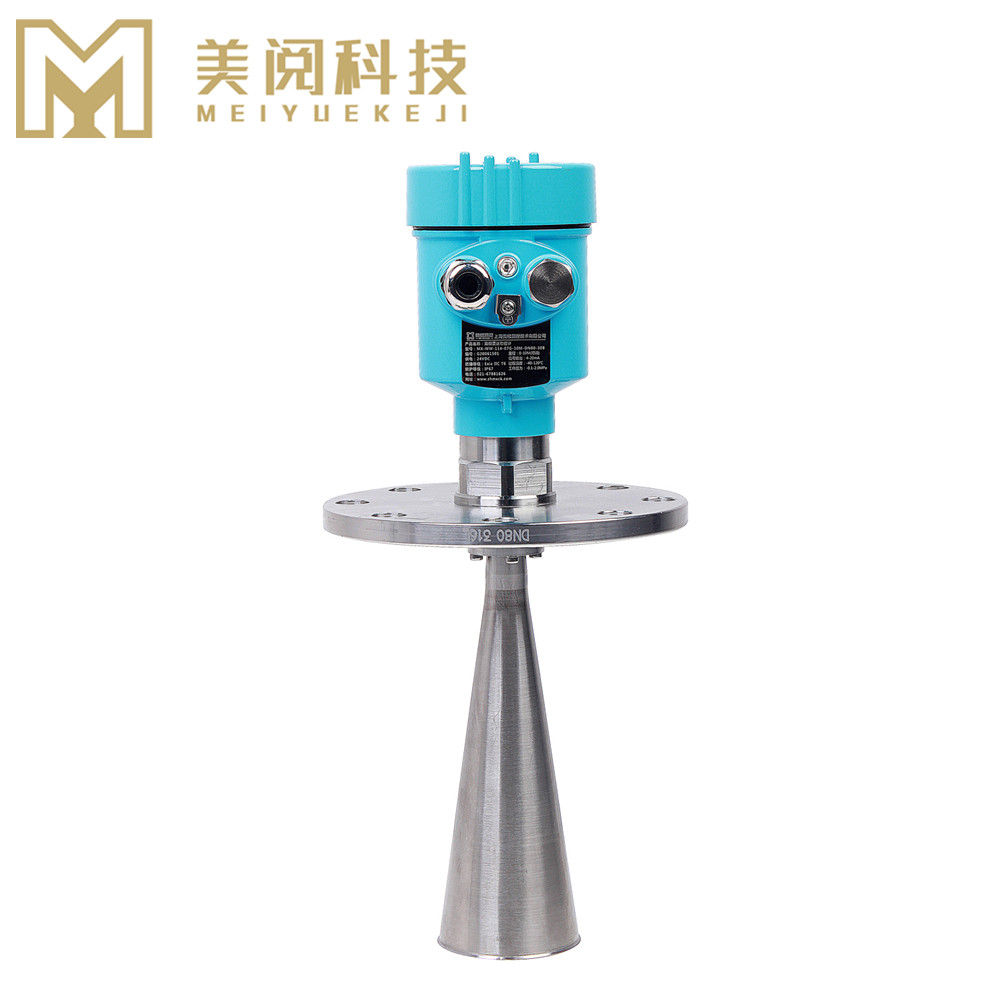

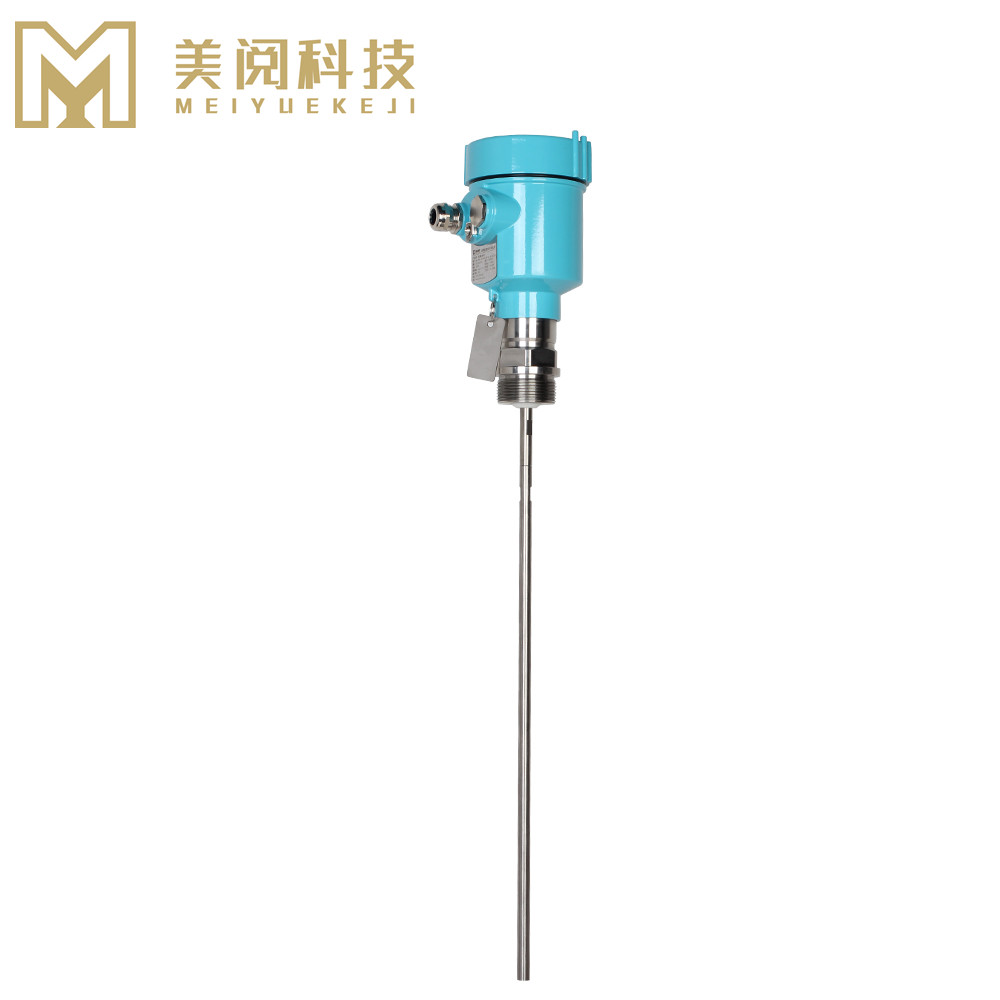

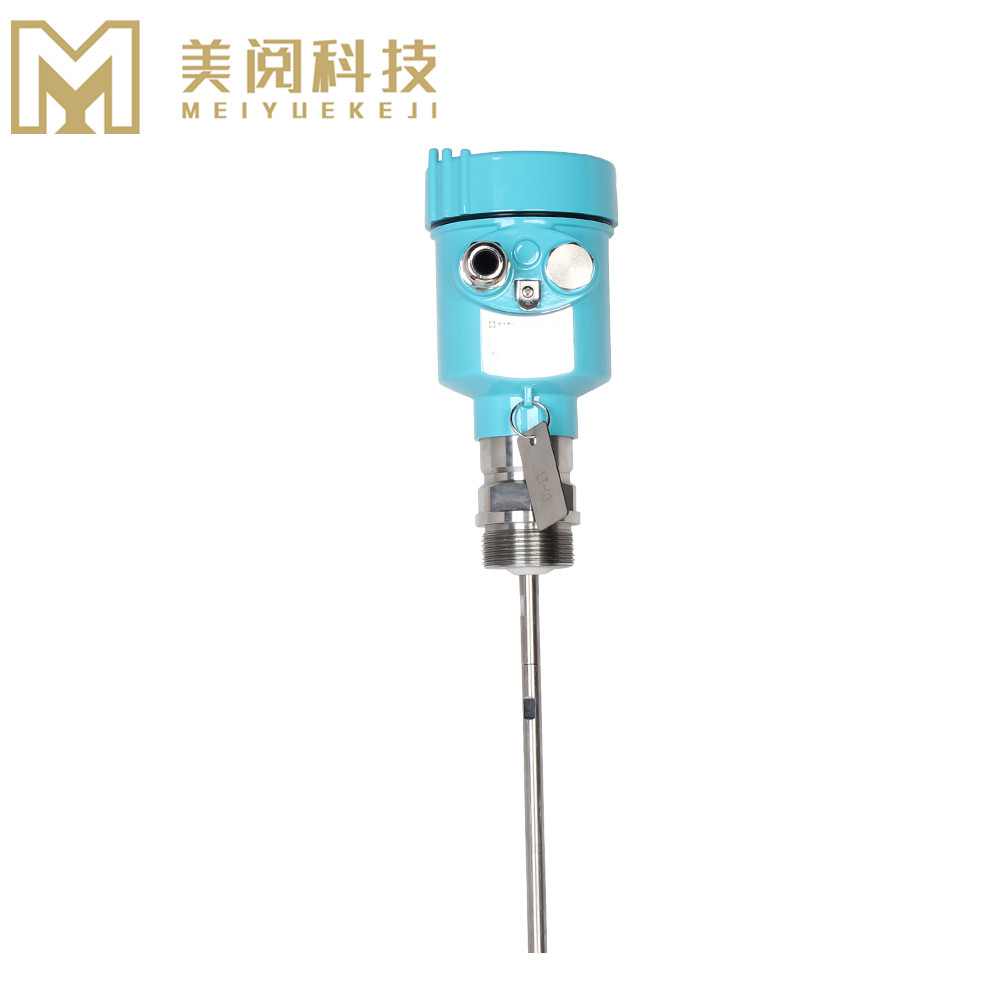

雷達物位計(高低頻)MY-WW-144-04雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收，發射脈沖和接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖和接收脈沖的時間間隔很小（納秒量級）很難確認。26G系列雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖和接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離
采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，因此雷達物位計可應用于各種復雜的工況。采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
廣泛應用于紙漿、膠水、染料、泥漿、堿溶液、酸溶液、啤酒、飲料、石化、輕工、食品、水處理、可產生氣體的液體、流動性好的固體粉料或顆粒。對物位進行上、下限報警及控制。
2.應用領域
?所有罐體里面的物料高度
?石化、環保、石油
?液壓及氣動控制系統
?制藥，食品行業
?自動控制和檢測系統
?液體灌、污水池.
3.安裝基本要求
天線發射微波脈沖時，都有一定的發射角。從天線下緣到被測介質表面之間，由發射的微波波束所輻射的區域內，不得有障礙物。因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。必要時，須進行“虛假回波學習”。另外須注意微波波束不得與加料料流相交。安裝儀表時還要注意：最高料位不得進入測量盲區：儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內儀表必須遵守國家防爆危險區的安裝規定。防爆型儀表的外殼采用壓鑄鋁。防爆型儀表可安裝在有防爆要求的場合，儀表必須接大地。

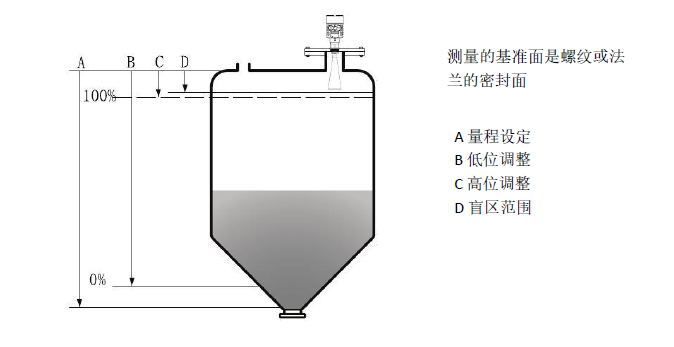

注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）
4.技術參數
| 型號說明： | MY-WW-144-04G（高頻型號）：MY-WW-144-04D（低頻型號） |
| 量程范圍： | 100MM～7000MM～10000MM （可選擇） |
| 精度范圍： | 液體（量程小于15m時，±0.1mm、量程大于15m時，測量值±0.2%）固體（20mm±0.05%） |
| 工作溫度 | -50～250℃ |
| 環境溫度 | -30～60℃/-30～55℃防爆型 |
| 操作壓力： | -1…+40bar |
| 供電電壓 | 12～35VDC/ 小于28VDC防爆型 |
| 工作頻率： | 低頻雷達：6.8G。 高頻雷達：26G |
| 輸出信號 | 4～20mA/HART 標準信號 |
| 重復性值： | 1mm |
| 材質要求： | 天線材料：不銹鋼/PTFE；外殼材質：外殼和外殼蓋之間的密封硅橡膠，外殼視窗：聚碳酸酯；接地端子：不銹鋼 |
| 電氣連接： | M20*1.5 防護等級：IP67 |
| 過程方式: | 螺紋安裝：螺紋G1½"A，螺紋1½"NPT；法蘭連接：DN50，DN80，DN100等 |
| 防爆等級： | Ex dⅡCT4，Ex dⅡCT6 |
5.選型指南
| 型號 | 量程(米) | 供電 | 輸出信號 | 安裝接口 | 材質 | 其它要求 |
| MX-WW-114-07G | 10米 | 24DV | 4-20mA/HART | DN50 | 316L | --- |
| 訂貨舉例： MY-WW-114-04G-10M-DN50 詳細選型請參照選型手冊 | ||||||
公司名稱：上海美閱物聯網科技有限公司
辦公地址：上海市松江區小昆山鎮國家經濟開發區光華路488號
聯系電話：021-67881626
公司網址：webnp.cn 、詳細說明請參照使用說明
