1.產品描述

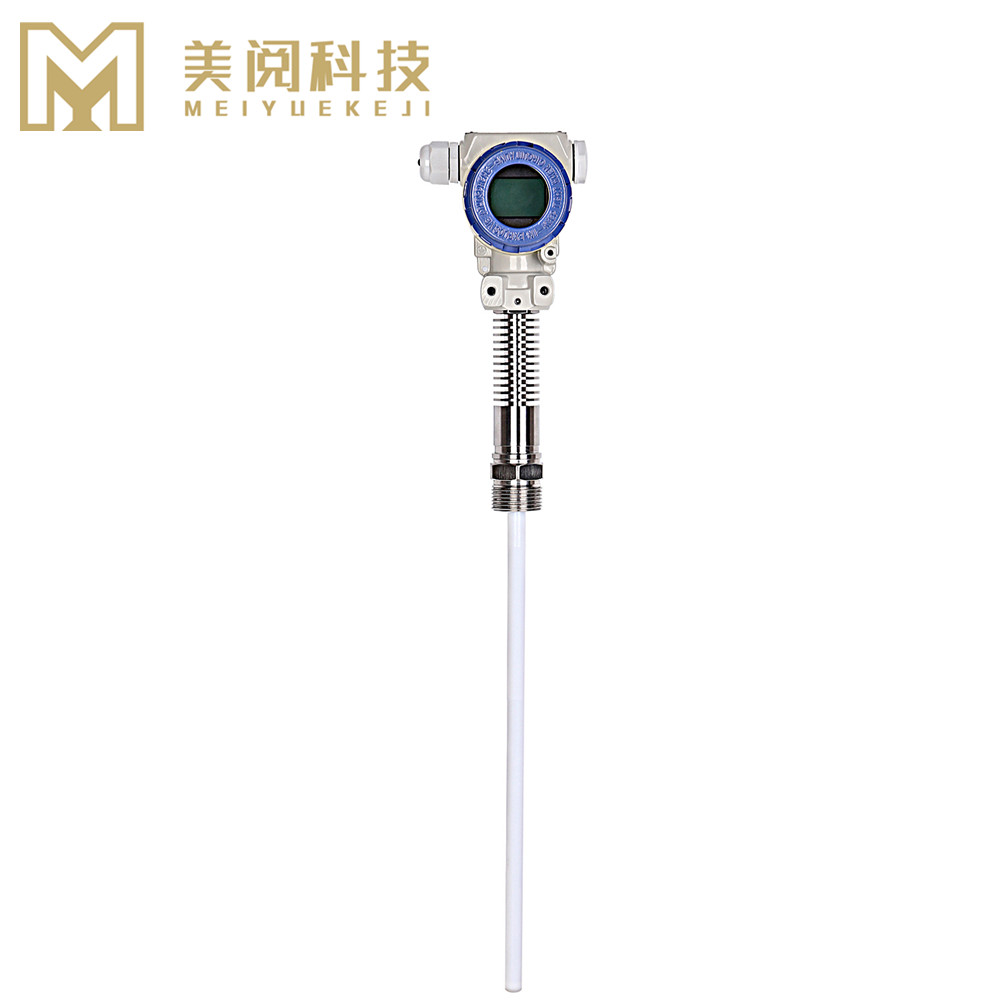

電容式物位計MY-WW-144-08是基于射頻電容測量原理，采用斷層掃描技術,動態分析傳感器在介質中各種參數，自動進行精確補償，輸出信號隨液位高度改變呈線性連續變化。
電容式式智能液位計是一種可以用于液體、油類、固體、界面和測量的液位（物位）變送器。無可動部件，可靠性大大提高，它不受水蒸汽，灰塵或冷凝的影響，具有長期運行穩定可靠，靈敏度高，線性度好，耐高溫、耐高壓等優點。智能液位計為兩線制（回路供電）4～20mA DC測量信號,易于調校，無線傳輸，RS485傳輸?shù)??？蓮V泛用于石油、化工、冶金、電力、造紙、制藥等各個領域。
智能液位計作為本質安全型產品符合GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.4-2010《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》的有關要求，防爆標志為：ExibIICT6 Ga。目前該技術在國內獨一無二，處于國際領先水平。聲波物位計的工作原理是由換能器發出超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收超聲波脈沖所需的時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速和傳輸時間T之間的關系可以用公式表示：S=C×T/2。
2.應用領域
?冶金、機械、環保
?技術性能醫療、真空設備、萃取設備
?石化管道測壓
?自控系統和測試系統
?海水談化、水處理
?特別適用于酸、堿等強腐蝕性液體的測量。

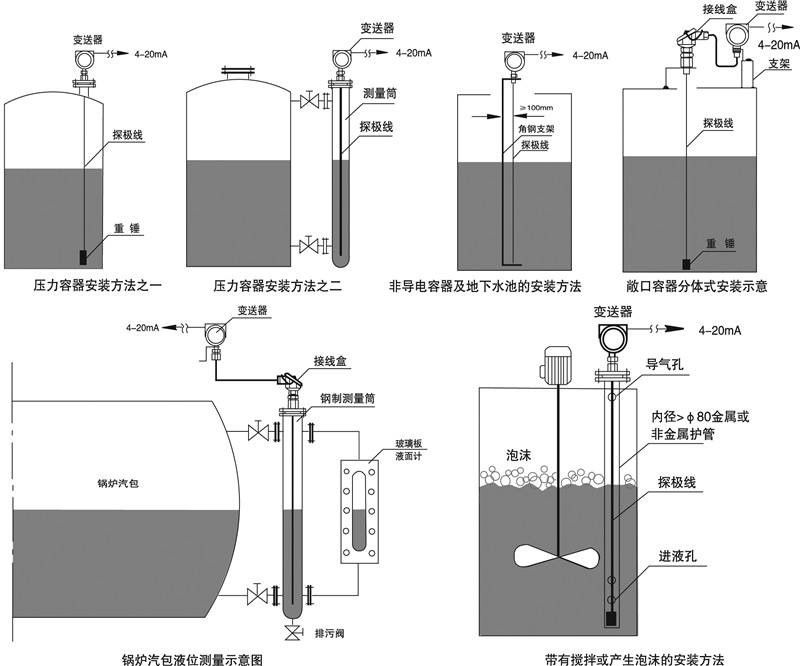

3.安裝方式

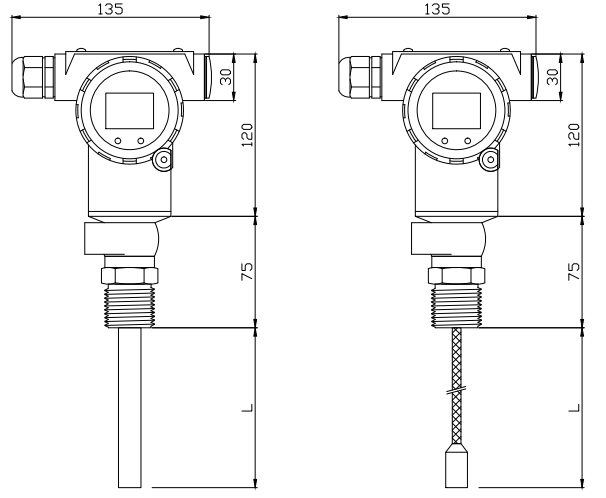

4.選型技術規格
| 型號說明： | MY-WW-144-08（普通型）；MY-WW-144-08（高溫型） |
| 量程選擇： | 0～0.1M～10M～30M |
| 綜合精度： | ±0.1%（代號S）；±0.25%（代號A）；±0.5%（代號B） 默認0.5級 |
| 承壓范圍： | -0.1MPa～32MPa |
| 工作溫度： | 探極耐溫: -50～250℃；環境溫度: -40～85℃ |
| 探極直徑： | Φ16/特殊要求可定做 |
| 輸出信號： | 4-20mA（兩線制代碼2）,4-20MA＋HART（代碼3）；4-20MA＋RS485（三線制代碼4）； |
| 供電電壓： | DC 12V（E1） ；DC 24V（E2） 默認24VDC |
| 探桿材料： | 316L不銹鋼（代號30A）、聚四氟乙烯（代號30D） |
| 防爆等級： | 隔爆ExdⅡCT6Gb |
| 電氣連接： | M20*1.5電氣接口 |
| 安裝方式 | 螺紋安裝M20、G1/2、G1等螺紋可選；法蘭連接DN25、DN32、DN50等法蘭可選 |
| 防護等級： | IP67 |
注意：精確度等級測量均為實驗室靜態試驗結果，實際精度請以實際安裝環境為準。
5.選型指南
| 型號 | 量程(MM) | 輸出信號 | 安裝方式 | 供電 | 探桿材質 |
| MY-WW-144-08 | 500MM | 4-20MA | G1外螺紋 | 24VDC | 聚四氟乙烯 |
| 訂貨舉例：MX -WW-144-08-500MM-B2-30D-G1 | |||||
公司名稱：上海美閱物聯網科技有限公司
辦公地址：上海市松江區小昆山鎮國家經濟開發區光華路488號
聯系電話：021-67881626
公司網址：webnp.cn 、詳細說明請參照使用說明
