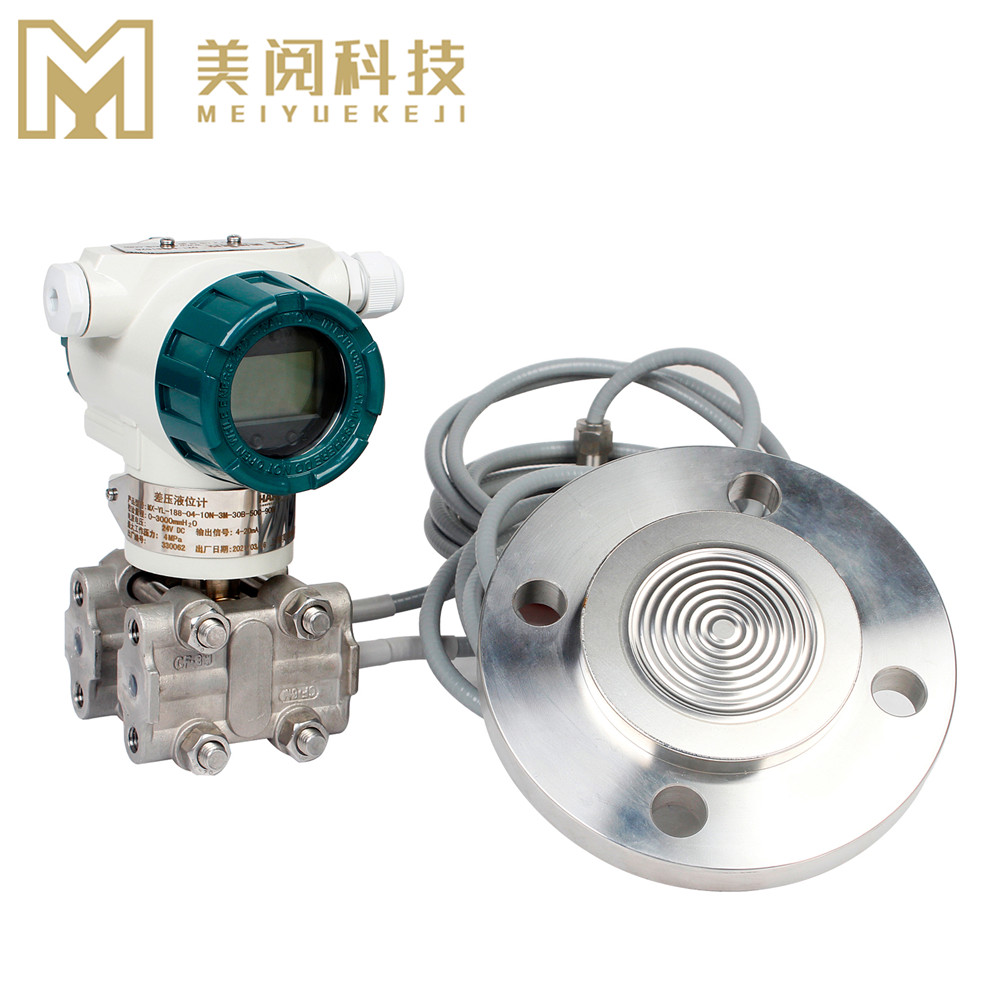

1.產品描述
MY-YW-188-04遠傳壓力/差壓/液位變送器用于測量液體、氣體或蒸汽的壓力、液位或密度。采用進口單晶硅差壓敏感元件，使壓力測量有很高測量精度的同時保證了優良的穩定性和可靠性，該壓力經毛細管內的灌充硅油(或其它的液體)傳遞至變送器的主體，然后由變送器主體內的δ室和放大線路板，將壓力或差壓轉換4～20mA.DC信號輸出。該產品可配置HART通訊協議，可與控制系統或手操器相互通訊，通過它們進行設定、監控、測試和組態。HART協議使用工業標準的BELL202頻率相移鍵控（FSK）技術，以數字信號疊加在4-20mA的信號上實現通訊，通訊時頻率信號對4-20mA不產生任何干擾。
2.應用領域
MY-YL-188-03壓力/差壓/液位變送器，廣泛用于石油、化工、冶金、電力、輕工、食品、制藥、建材、科研等企事業單位，實現對各種流體壓力的測量，配用節流裝置可檢測液體、汽體和蒸汽，以及粘性、沉淀性或易產生結晶顆粒的流體的流量，也可以檢測差壓，表壓和分界面，還可以檢測開口容器或受壓容器內液體的液位。
?MVR蒸發器，多效蒸發器設備(多用于母液罐，多效罐體/分離器，冷凝罐)
3.安裝位置影響
與膜片平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，在0.5KPa范圍內的零漂可通過調零校正，不影響量程。

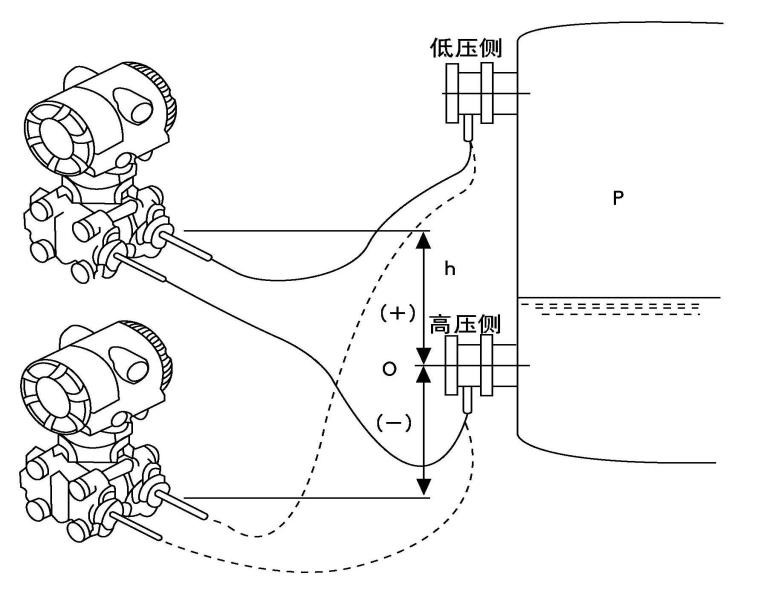

在罐體安裝位置實例

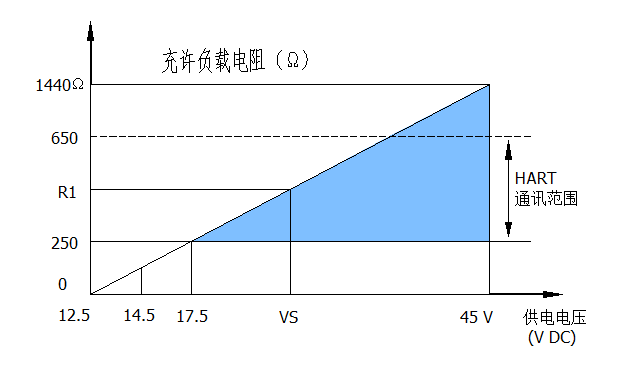

4.負載特性
供電電源：供電電源為12～45VDC或14.5～45VDC（增加無源隔離器，增強抗干擾）,一般工作電源為24VDC。

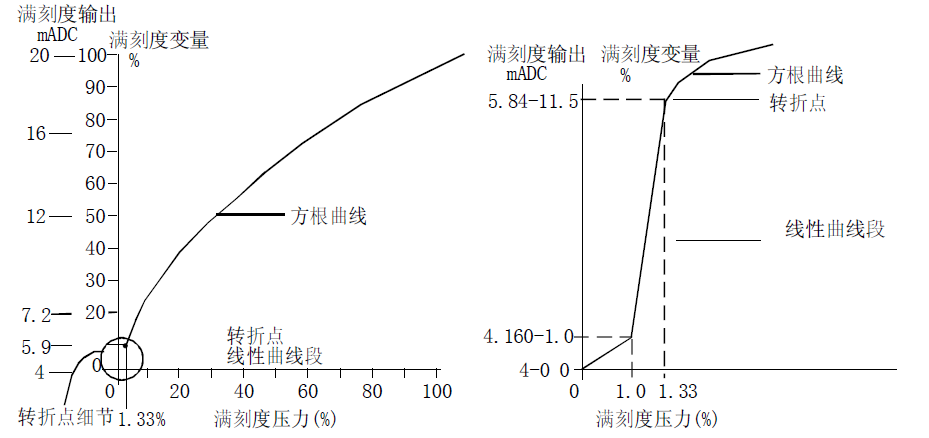

二線制(4～20)mA直流信號上疊加HART數字信號，由用戶選擇線性輸出或開方輸出。
 |
5.法蘭尺寸
| 法蘭尺寸 | 螺孔 | ||||||
| 尺寸 | 外徑D | 厚度A | B | C | 孔數n | 孔徑d | 分布直徑D1 |
| DN25 | φ 115 | 16 | 49.5 | 62 | 4 | φ 14 | φ 85 |
| DN50 | φ 165 | 20 | 65 | 95 | 8 | φ 18 | φ 125 |
| DN80 | φ 200 | 20 | 89 | 127 | 8 | φ 18 | φ 160 |
6.技術參數
| 雙法蘭液位變送器MX-YL-188-03（帶液晶顯示） | ||||||||||||||||||||||
| 10 | 輸出 | |||||||||||||||||||||
| H | 4-20mA帶HART通訊 | |||||||||||||||||||||
| N | 4-20mA輸出 | |||||||||||||||||||||
| 20 | 量程 | |||||||||||||||||||||
| A | 0-100Pa～1kPa（0-10～100 mmH2O）/(0-1～10mbar) | |||||||||||||||||||||
| B | 0-200Pa～6kPa（0-20～600 mmH2O）/(0-2～60mbar) | |||||||||||||||||||||
| C | 0-400Pa～40kPa（0-40～4000 mmH2O | |||||||||||||||||||||
| D | 量程可以直接表達到選型上面 | |||||||||||||||||||||
| 30 | 膜片材質 填充液 | |||||||||||||||||||||
| A | 不銹鋼316L | 硅油 | ||||||||||||||||||||
| B | 鈦膜片 | 硅油 | ||||||||||||||||||||
| C | 哈氏合金C | 硅油 | ||||||||||||||||||||
| D | 鉭膜片 | 硅油 | ||||||||||||||||||||
| 40 | 工作壓力 | |||||||||||||||||||||
| A | 1MPA | |||||||||||||||||||||
| B | 1.6MPa | |||||||||||||||||||||
| C | 25MPa | |||||||||||||||||||||
| D | 40MPa | |||||||||||||||||||||
| 50 | 過程連接 | |||||||||||||||||||||
| A | DN25 | |||||||||||||||||||||
| B | DN32 | |||||||||||||||||||||
| C | DN50 | |||||||||||||||||||||
| D | DN80 | |||||||||||||||||||||
| 60 | 密封材質 | |||||||||||||||||||||
| N | 丁腈橡膠（NBR） | |||||||||||||||||||||
| F | 氟橡膠(FKM) | |||||||||||||||||||||
| P | 聚四氟乙烯(PTFE) | |||||||||||||||||||||
| 70 | 其他 | |||||||||||||||||||||
| N | 無 | |||||||||||||||||||||
| 80 | 安裝 支架 | |||||||||||||||||||||
| N | 無 | |||||||||||||||||||||
| 1 | 不銹鋼 | |||||||||||||||||||||
| 2 | 鍍鋅碳鋼 | |||||||||||||||||||||
| 90 | 電氣連接附件 | |||||||||||||||||||||
| N | G/2 | 外 | 螺 | 紋 | ||||||||||||||||||
| A | 1/2 英寸NPT內螺紋不銹鋼橢圓形法蘭 | |||||||||||||||||||||
| B | M20x1.5 外螺紋不銹鋼 | |||||||||||||||||||||
清零功能說明：
本產品采用進口的單晶硅芯體，清零功能方面。在無壓力的情況下，按M鍵5秒鐘，顯示屏左下面出現ZIRM字母時松手，然后連續按Z鍵三次，出現PV=0時，再連續按M鍵3次，顯示屏左下方?jīng)]有字母時候已經清零完畢
7.訂購指南
| 型號 | 輸出 | 量程 | 膜片材質 | 過程連接 | 電氣連接 | 其它要求 |
| MY-YL-188-04 | 4-20MA+HART | 5M | 316L | DN50 | 1/2NPT | |
| 訂貨舉例： | MY-YL-188-04-10H-5M-30A-50C-90A | |||||
