開關量，模擬量，脈沖量的區別，簡單易懂！
開關量，模擬量，脈沖量的區別，簡單易懂！
開關量、模擬量、脈沖量，是PLC技術的常見概念。嚴格來說，PLC作為工業專用電腦，上述三大量都屬于數字量的范疇。
一一開關量又稱邏輯量。
指僅有兩個取值，0或1、ON或OFF。它是最常用的控制，對它進行控制是PLC的優勢，也是PLC最基本的應用。
開關量控制的目的是，根據開關量的當前輸入組合與歷史的輸入順序，使PLC產生相應的開關量輸出，以使系統能按一定的順序工作。所以，有時也稱其為順序控制。
而順序控制又分為手動、半自動或自動。而采用的控制原則有分散、集中與混合控制三種。

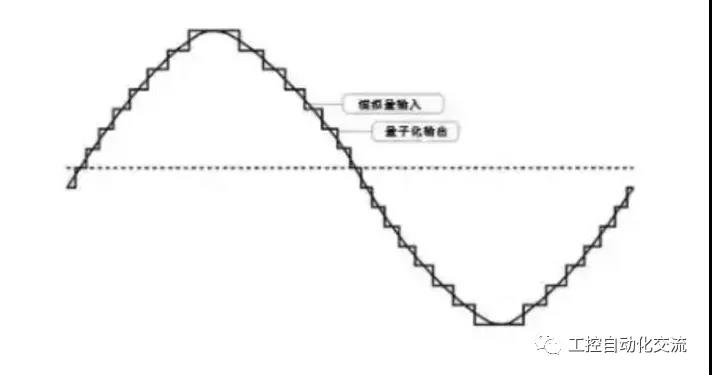

一一模擬量大多是非電量，比如壓力，溫度，濕度，液位，而PLC只能處理數字量。非電量如何轉成數字量呢？所有要實現它們之間的轉換要有傳感器，把模擬量轉換成數電量。如果這一電量不是標準的，還要經過變送器，把非標準的電量變成標準的電信號，如4—20mA、1—5V、0—10V等等。
同時還要有模擬量輸入單元（A/D），把這些標準的電信號變換成數字信號；模擬量輸出單元（D/A），以把PLC處理后的數字量變換成模擬量——標準的電信號。
所以標準電信號、數字量之間的轉換就要用到各種運算。這就需要搞清楚模擬量單元的分辨率以及標準的電信號。例如：
PLC模擬單元的分辨率是1/32767，對應的標準電量是0—10V，所要檢測的是溫度值0—100℃。那么0—32767對應0—100℃的溫度值。然后計算出1℃所對應的數字量是327.67。如果想把溫度值精確到0.1℃，把327.67/10即可。
模擬量控制包括：反饋控制、前饋控制、比例控制、模糊控制等。這些都是PLC內部數字量的計算過程。

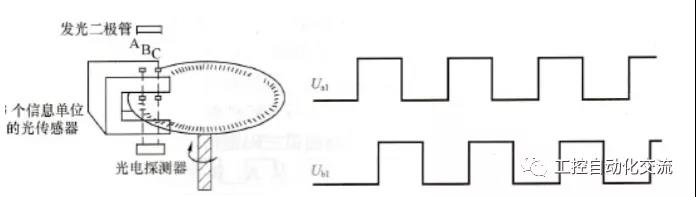

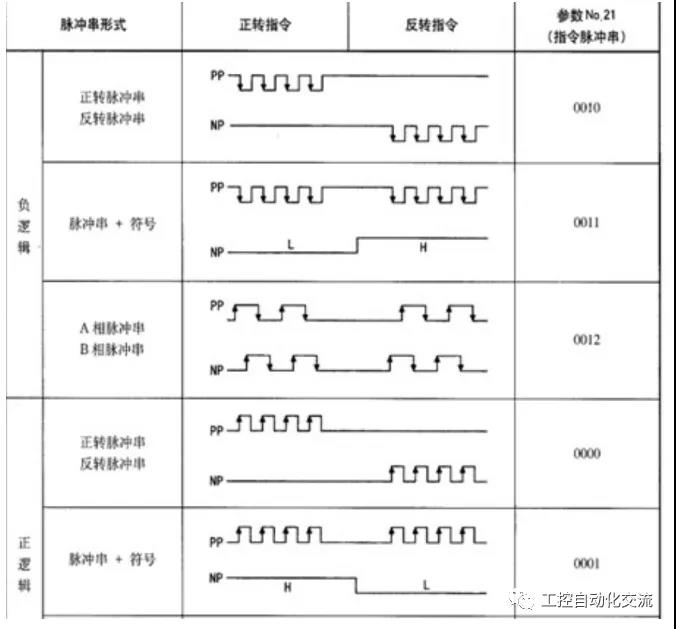

一一脈沖量PLC的控制目的主要是位置控制、運動控制、軌跡控制等，一般多用于伺服或步進電機的驅動。例如：脈沖數在角度控制中的應用。步進電機驅動器的細分是每圈10000，要求步進電機旋轉90度。那么所要動作的脈沖數值=10000/（360/90）=2500。
理解好開關量，模擬量，脈沖量的概念，是入門PLC的基礎知識，只有搞清楚三者之間的關系與區別，你才能夠快速應用PLC得心應手。
