1.產品描述

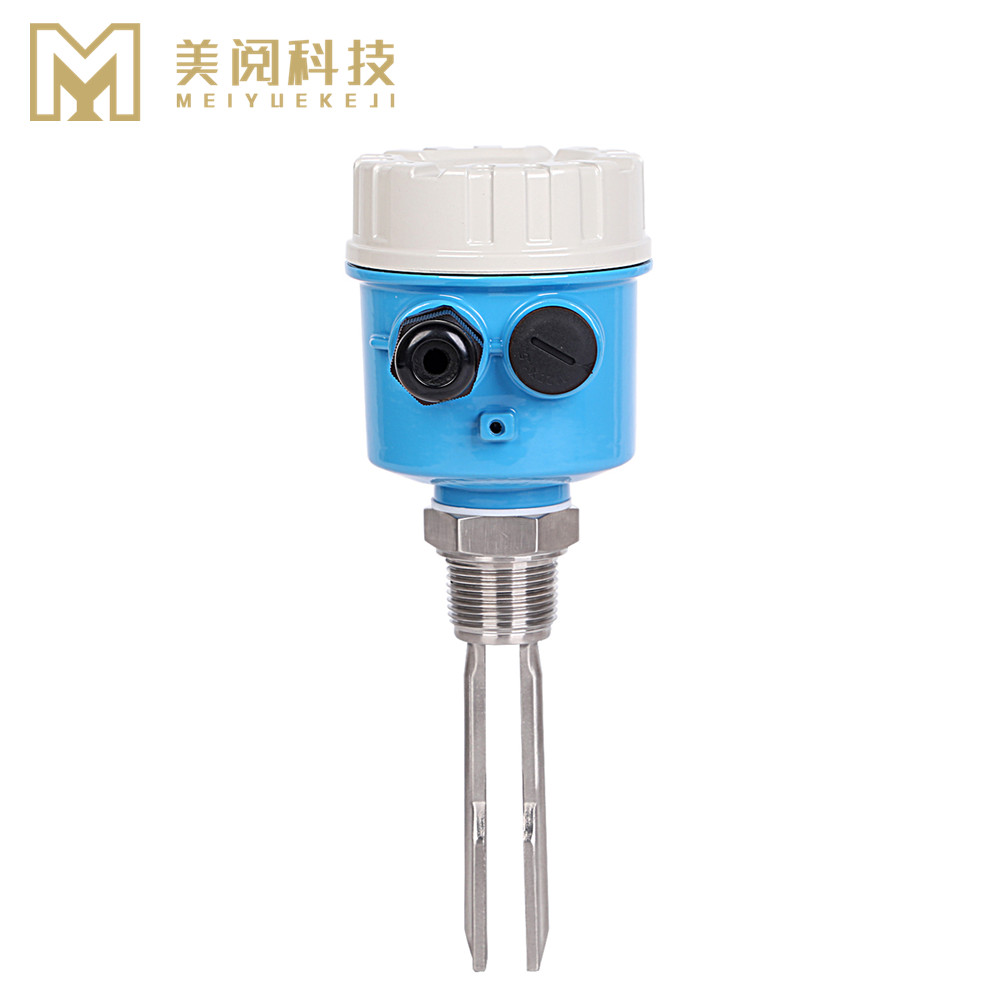

音叉料位開關MY-WW-144-05是專用于容器、槽罐和各種管道的液位,料位測量，控制的。音叉物位開關通過震動原理來測量物位高度,音叉由晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化，通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉與被測介質相接觸時，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。音叉式物位開關又被稱作“電氣浮子”，凡使用浮球開關和由于結構、湍流、攪動、氣泡、振動等原因不能使用浮球開關的場合均可使用“電氣浮子”。由于該物位開關無活動部件，因此無需維護和調整，是浮球開關的升級換代產品，廣泛應用于自來水、礦泉水、紙漿、膠水、染料、泥漿、堿溶液、酸溶液、啤酒、飲料、石化、輕工、食品、水處理、可產生氣體的液體、流動性好的固體粉料或顆粒。對物位進行上、下限報警及控制。
2.應用領域
?液位測量與控制水利工程、恒壓供水
?石化、環保、石油
?液壓及氣動控制系統
?制藥，食品行業
?自動控制和檢測系統
?液體灌、污水池、油池
?化纖行業，造紙業的紙漿測量。

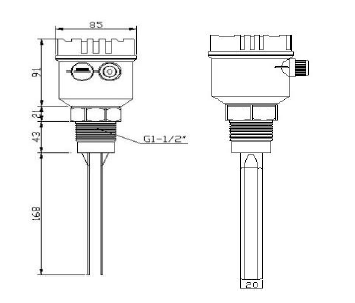

3.外形尺寸
4.電氣接線端子圖片
5.技術參數
| 常規型號： | MY-WW-144-05（常規型號）；MX-WW-144-08G（高溫型號） |
| 量程范圍： | 100MM～5000MM （可選擇） |
| 被測物料： | 粉末和顆粒=10mm，密度>0.1g/cm，液體，黏度=10000mm2/s,密度>0.7g/cm³ |
| 工作溫度 | 叉體 -40～150℃ |
| 環境溫度 | -20°～70° |
| 操作壓力： | -1…+40bar |
| 供電電壓 | AV220V（A）,DC24V（B） |
| 功耗情況： | 直流供電時3W Max交流供電時15W Max |
| 輸出信號 | 兩組常開、常閉觸點，（AC/220V/5A,DC/24V/10A） （默認開關量） |
| 介質比重： | ＞0.55 |
| 叉體材質 : | SUS304/SUS316L |
| 安裝方式: | 螺紋連接：G1/2，G1。法蘭連接：DN50等 （可選擇） |
| 電氣連接： | M20*1.5 |
| 防護等級： | IP65 |
| 防爆等級： | Ex dⅡCT4 |
6.選型指南
| 型號 | 量程(毫米) | 供電 | 輸出信號 | 安裝接口 | 材質 | 其它要求 |
| MY-WW-114-05 | 100MM | 24DV | 開關量 | G1 | 304 | --- |
| 訂貨舉例： MY-WW-114-05-100MM-A-G1-304 | ||||||
